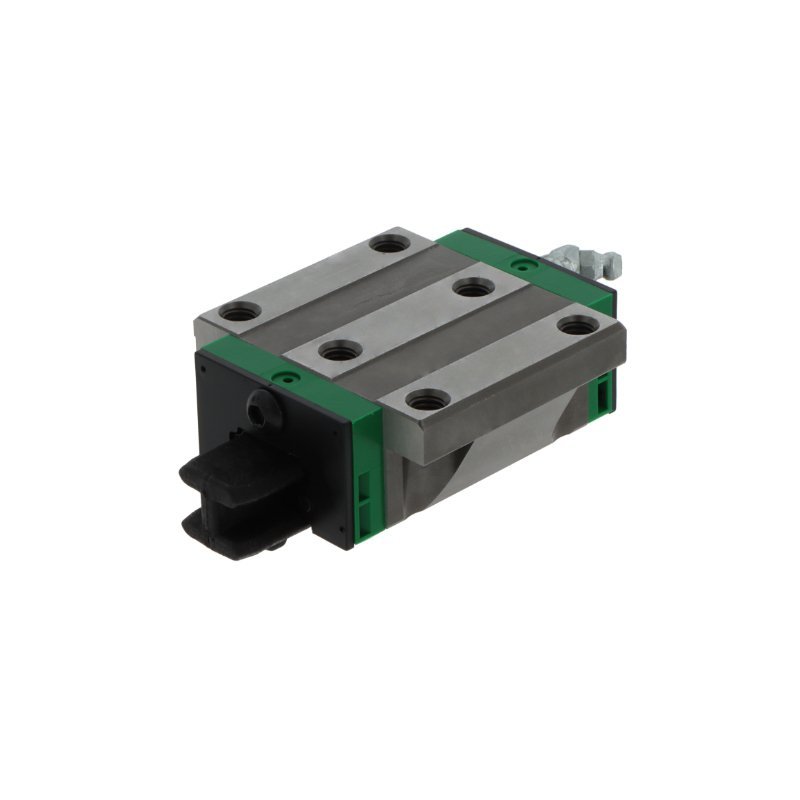

Wózek liniowy
KWSE20 G3V1INA
- Nośność dynamiczna C
- 25,5 kN
- Nośność statyczna C0
- 61 kN
- Masa
- 0,43 kg
Dostępność 1–2 dni
Cena netto za szt.388,58 zł477,95 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 63 mm
- H
- wysokość całkowita (wózek na szynie)
- 30 mm
- L
- długość całkowita wózka
- 71,4 mm
- L1
- długość korpusu (bez uszczelnień)
- 52,4 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 53 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 40 mm
- A1
- od boku szyny do boku wózka
- 21,5 mm
- b
- szerokość szyny
- 20 mm
- h
- wysokość szyny
- 18 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M6 × 10 mm |
|---|---|
| pasująca szyna | TKSD20 · śruby M5 (10 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 25,5 kN |
|---|---|
| Nośność statyczna C0 | 61 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 530 / 350 / 305 Nm |
| Masa | 0,43 kg |
Konfiguracja szyny
Szyna
TKSD20
Wymiary szyny TKSD20
- h
- wysokość szyny
- 18 mm
- b
- szerokość szyny
- 20 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKSD20 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR50mm
- Liczba otworów
- 16
- Masa szyny
- 2,3 kg
- Oznaczenie do zamówienia
- TKSD20/1000-50/50
Maks. 3900 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKSD20 w kataloguZamienniki
Łożyska KWSE20 G3V1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
