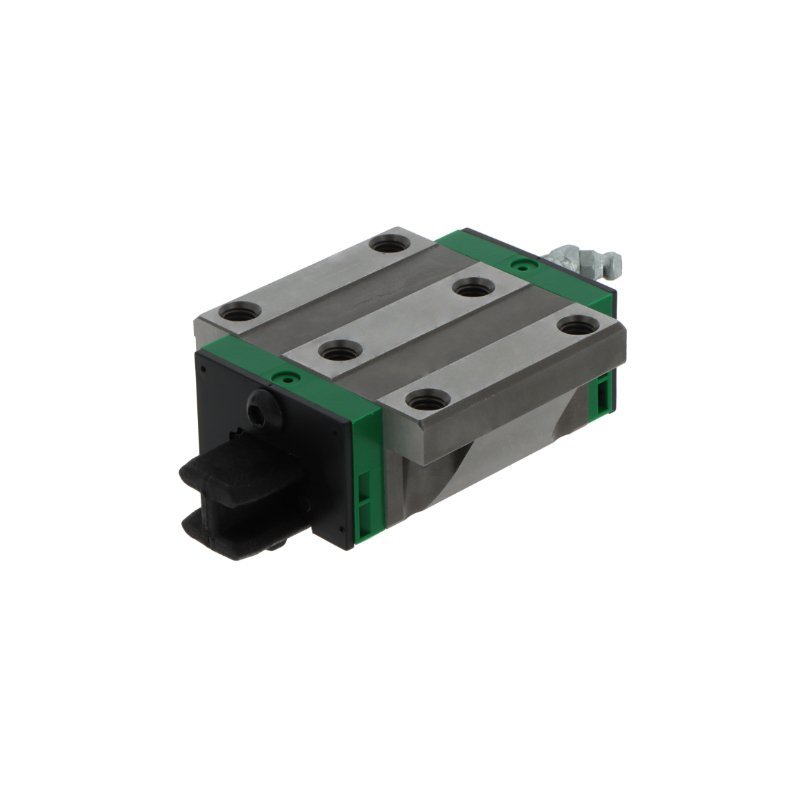

Wózek liniowy
KWSE25 G2V2INA
- Nośność dynamiczna C
- 38 kN
- Nośność statyczna C0
- 81 kN
- Masa
- 0,6 kg
Dostępność 1–2 dni
Cena netto za szt.450,73 zł554,40 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 70 mm
- H
- wysokość całkowita (wózek na szynie)
- 36 mm
- L
- długość całkowita wózka
- 81,8 mm
- L1
- długość korpusu (bez uszczelnień)
- 60,9 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 57 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 45 mm
- A1
- od boku szyny do boku wózka
- 23,5 mm
- b
- szerokość szyny
- 23 mm
- h
- wysokość szyny
- 21,7 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 10 mm |
|---|---|
| pasująca szyna | TKSD25 · śruby M6 (17 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 38 kN |
|---|---|
| Nośność statyczna C0 | 81 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 840 / 510 / 450 Nm |
| Masa | 0,6 kg |
Konfiguracja szyny
Szyna
TKSD25
Wymiary szyny TKSD25
- h
- wysokość szyny
- 21,7 mm
- b
- szerokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKSD25 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR50mm
- Liczba otworów
- 16
- Masa szyny
- 3,1 kg
- Oznaczenie do zamówienia
- TKSD25/1000-50/50
Maks. 5880 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKSD25 w kataloguZamienniki
Łożyska KWSE25 G2V2 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
