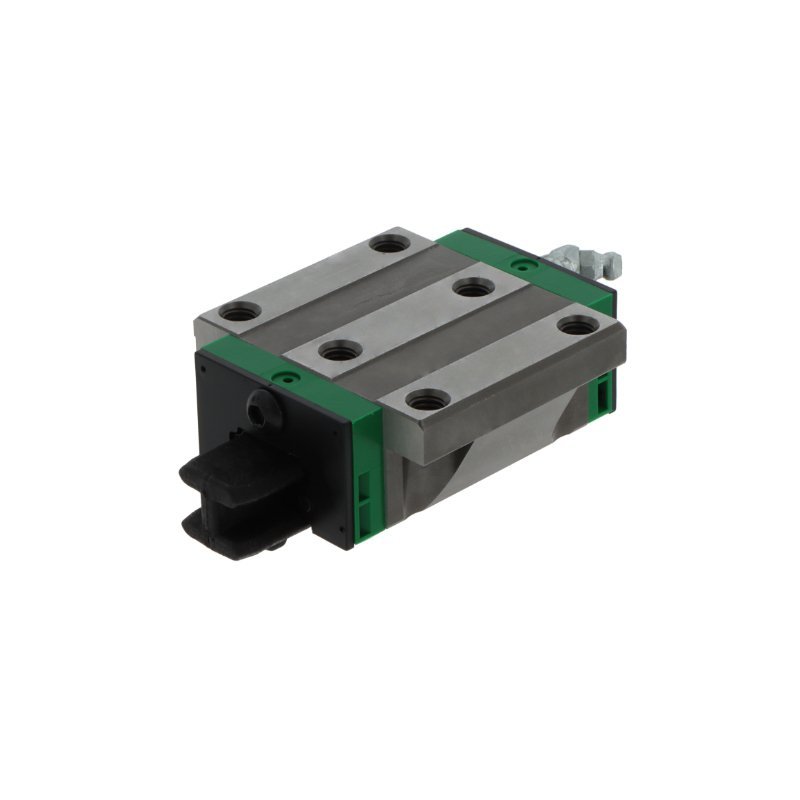

Wózek liniowy
KWSE30 G3V1INA
- Nośność dynamiczna C
- 54 kN
- Nośność statyczna C0
- 108 kN
- Masa
- 1,2 kg
Dostępność 1–2 dni
Cena netto za szt.490,86 zł603,76 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 90 mm
- H
- wysokość całkowita (wózek na szynie)
- 42 mm
- L
- długość całkowita wózka
- 91,6 mm
- L1
- długość korpusu (bez uszczelnień)
- 67,6 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 72 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 52 mm
- A1
- od boku szyny do boku wózka
- 31 mm
- b
- szerokość szyny
- 28 mm
- h
- wysokość szyny
- 25 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M10 × 12 mm |
|---|---|
| pasująca szyna | TKSD30 · śruby M8 (41 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 54 kN |
|---|---|
| Nośność statyczna C0 | 108 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 1350 / 800 / 710 Nm |
| Masa | 1,2 kg |
Konfiguracja szyny
Szyna
TKSD30
Wymiary szyny TKSD30
- h
- wysokość szyny
- 25 mm
- b
- szerokość szyny
- 28 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKSD30 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR60mm
- Liczba otworów
- 12
- Masa szyny
- 4,4 kg
- Oznaczenie do zamówienia
- TKSD30/1000-60/60
Maks. 5860 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKSD30 w kataloguZamienniki
Łożyska KWSE30 G3V1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
