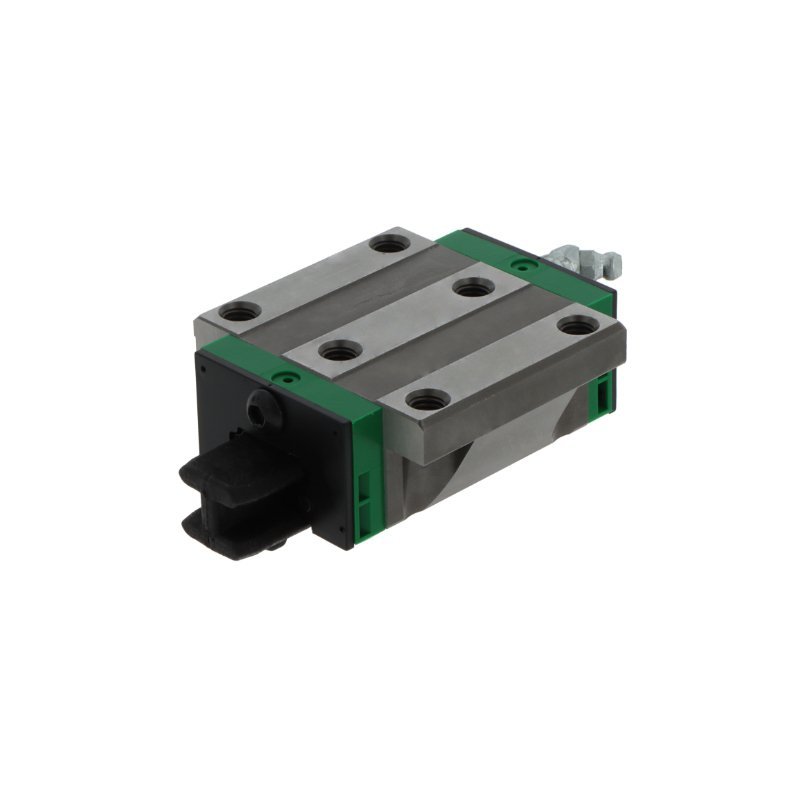

Wózek liniowy
KWSE35 G2V2INA
- Nośność dynamiczna C
- 76,1 kN
- Nośność statyczna C0
- 150 kN
- Masa
- 1,5 kg
Dostępność 1–2 dni
Cena netto za szt.607,45 zł747,16 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 100 mm
- H
- wysokość całkowita (wózek na szynie)
- 48 mm
- L
- długość całkowita wózka
- 107,2 mm
- L1
- długość korpusu (bez uszczelnień)
- 78,3 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 82 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 62 mm
- A1
- od boku szyny do boku wózka
- 33 mm
- b
- szerokość szyny
- 34 mm
- h
- wysokość szyny
- 29,7 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M10 × 13 mm |
|---|---|
| pasująca szyna | TKSD35 · śruby M8 (41 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 76,1 kN |
|---|---|
| Nośność statyczna C0 | 150 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 2300 / 1300 / 1140 Nm |
| Masa | 1,5 kg |
Konfiguracja szyny
Szyna
TKSD35
Wymiary szyny TKSD35
- h
- wysokość szyny
- 29,7 mm
- b
- szerokość szyny
- 34 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKSD35 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR60mm
- Liczba otworów
- 12
- Masa szyny
- 6,5 kg
- Oznaczenie do zamówienia
- TKSD35/1000-60/60
Maks. 5860 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKSD35 w kataloguZamienniki
Łożyska KWSE35 G2V2 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
