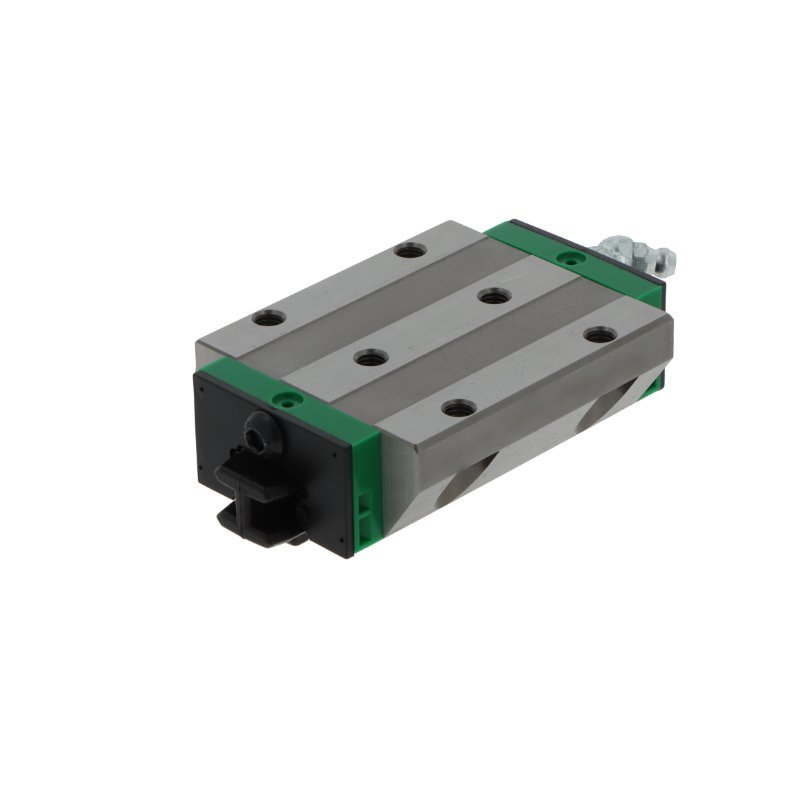

Wózek liniowy
KWSE45 LG2V2INA
- Nośność dynamiczna C
- 128 kN
- Nośność statyczna C0
- 291,5 kN
- Masa
- 4,2 kg
Dostępność 1–2 dni
Cena netto za szt.1001,22 zł1231,50 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 120 mm
- H
- wysokość całkowita (wózek na szynie)
- 60 mm
- L
- długość całkowita wózka
- 174,3 mm
- L1
- długość korpusu (bez uszczelnień)
- 138,7 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 100 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 80 mm
- A1
- od boku szyny do boku wózka
- 37,5 mm
- b
- szerokość szyny
- 45 mm
- h
- wysokość szyny
- 37,2 mm
- jL
- podziałka otworów w szynie
- 105 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M12 × 15 mm |
|---|---|
| pasująca szyna | TKSD45 · śruby M12 (140 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 128 kN |
|---|---|
| Nośność statyczna C0 | 291,5 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 6200 / 4050 / 3650 Nm |
| Masa | 4,2 kg |
Konfiguracja szyny
Szyna
TKSD45
Wymiary szyny TKSD45
- h
- wysokość szyny
- 37,2 mm
- b
- szerokość szyny
- 45 mm
- jL
- podziałka otworów w szynie
- 105 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKSD45 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR80mm
- Liczba otworów
- 9
- Masa szyny
- 11,3 kg
- Oznaczenie do zamówienia
- TKSD45/1000-80/80
Maks. 5835 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKSD45 w kataloguZamienniki
Łożyska KWSE45 LG2V2 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
