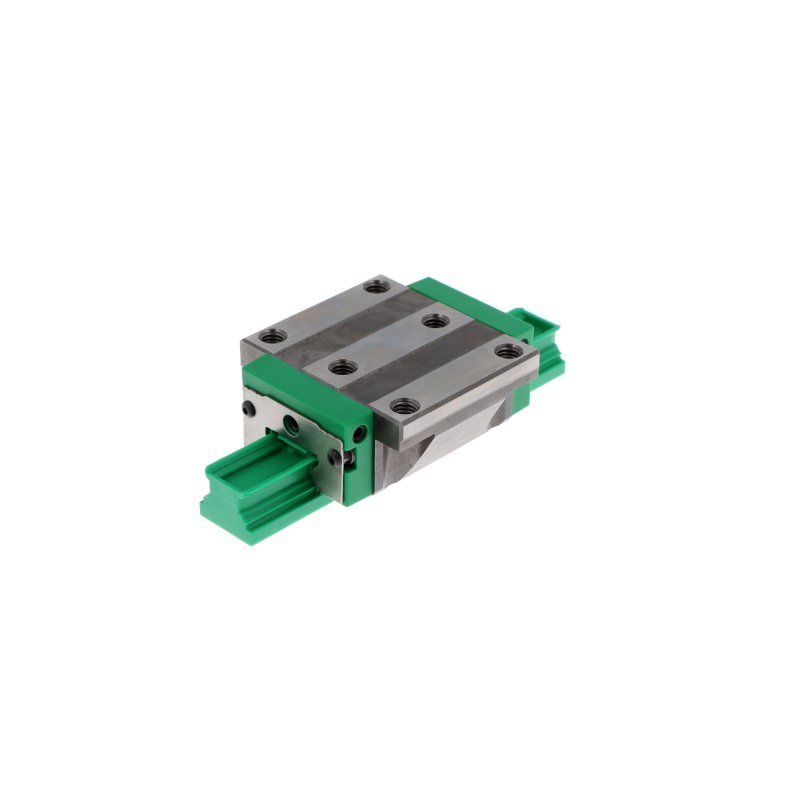

Wózek liniowy KWVE15-B-V2-G3 INA – zdjęcie produktu

Wózek liniowy

KWVE15-B-V2-G3 INA

Masa
0,2 kg

Parametry techniczne

Wymiary

Bszerokość wózka
47 mm
Hwysokość całkowita (wózek na szynie)
24 mm
Ldługość całkowita wózka
61,2 mm
L1długość korpusu (bez uszczelnień)
39,8 mm
JBrozstaw otworów montażowych — poprzecznie
38 mm
JLrozstaw otworów narożnych — wzdłuż
30 mm
A1od boku szyny do boku wózka
16 mm
bszerokość szyny
15 mm
hwysokość szyny
15 mm

Konstrukcja

gwint montażowy wózka (G₂ × T₅)
M5 × 7 mm
pasująca szyna
TKVD15-B · śruby M4 (5 Nm)

Nośność i prędkość

Nośność dynamiczna C
7,2 kN
Nośność statyczna C0
14,5 kN
momenty statyczne M₀ₓ / M₀ᵧ / M₀z
150 / 100 / 100 Nm
Konfiguracja szyny

Szyna

TKVD15-B

bhprzekrój poprzecznyaLjLaRLwidok z góry (długość skrócona na rysunku)

Wymiary szyny TKVD15-B

h
wysokość szyny
15 mm
b
szerokość szyny
15 mm
jL
podziałka otworów w szynie
60 mm

Dobierz długość i rozmieszczenie otworów

Szyna TKVD15-B-HJ-G2 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.

Od prawego czoła do osi otworu aR50mm
Liczba otworów
16
Masa szyny
1,4 kg
Oznaczenie do zamówienia
TKVD15-B-HJ-G2/1000-50/50
Cena netto za odcinek 1000 mm
899,00 zł(1106,00 zł brutto)
Dostępność
24,9 m (24 900 mm)
Cena netto za 1 metr (mb)
899,00 zł / mb
Cena wyliczona z ceny za metr dla podanej długości. Docięcie i termin potwierdzamy przed wysyłką — jeśli coś się nie zgadza, napiszemy przed opłaceniem.

Maks. 2880 mm z jednego kawałka — dłuższe składamy z odcinków.

Karta szyny TKVD15-B-HJ-G2

Opis

INA KWVE15-B-V2-G3 to wózek liniowy.

Parametry katalogowe: nośność dynamiczna C = 7,2 kN, nośność statyczna C₀ = 14,5 kN, masa 0,2 kg.

Zamienniki i inne wykonania

Zamienniki 1:1 (0)

Ten sam symbol u innych producentów – porównaj cenę i termin.

Brak zamiennika 1:1 w katalogu. Zapytaj – sprawdzimy u dostawców.

Porównaj ceny i dostępność wszystkich marek na stronie symbolu ›
