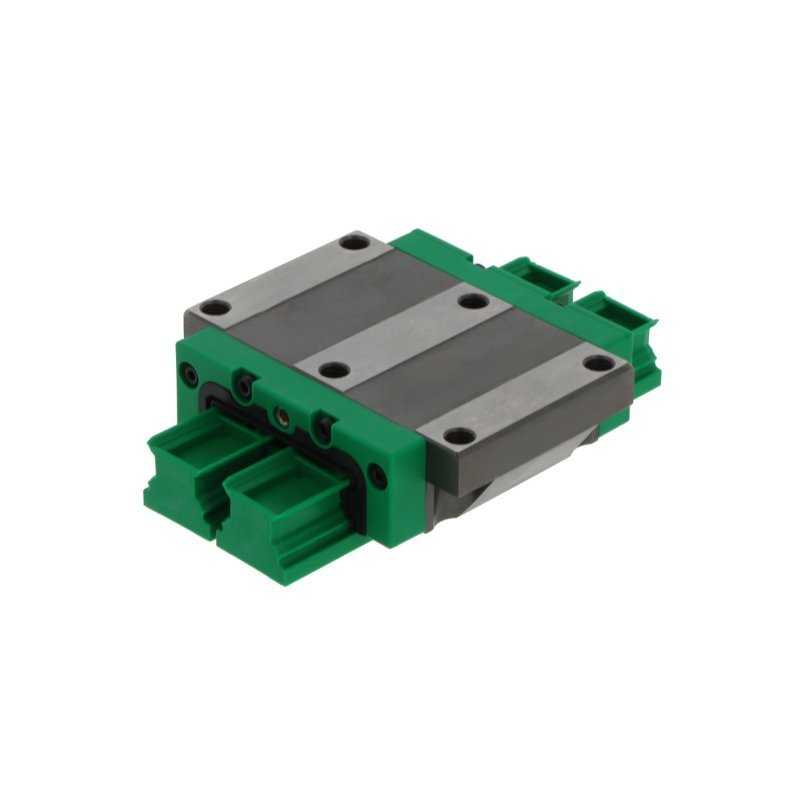

Wózek liniowy
KWVE25 WUGG3V1INA
- Nośność dynamiczna C
- 17,9 kN
- Nośność statyczna C0
- 37 kN
- Masa
- 1,1 kg
Dostępność 1–2 dni
Cena netto za szt.327,57 zł402,91 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 120 mm
- H
- wysokość całkowita (wózek na szynie)
- 35 mm
- L
- długość całkowita wózka
- 81,7 mm
- L1
- długość korpusu (bez uszczelnień)
- 60,7 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 107 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 45 mm
- A1
- od boku szyny do boku wózka
- 25,5 mm
- b
- szerokość szyny
- 69 mm
- h
- wysokość szyny
- 18,7 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 10 mm |
|---|---|
| pasująca szyna | TKVD25-W · śruby M6 (17 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 17,9 kN |
|---|---|
| Nośność statyczna C0 | 37 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 1470 / 395 / 395 Nm |
| Masa | 1,1 kg |
Konfiguracja szyny
Szyna
TKVD25-W
Wymiary szyny TKVD25-W
- h
- wysokość szyny
- 18,7 mm
- b
- szerokość szyny
- 69 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKVD25-W docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR60mm
- Liczba otworów
- 12
- Masa szyny
- 9,4 kg
- Oznaczenie do zamówienia
- TKVD25-W/1000-60/60
Maks. 5860 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKVD25-W w kataloguZamienniki
Łożyska KWVE25 WUGG3V1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
