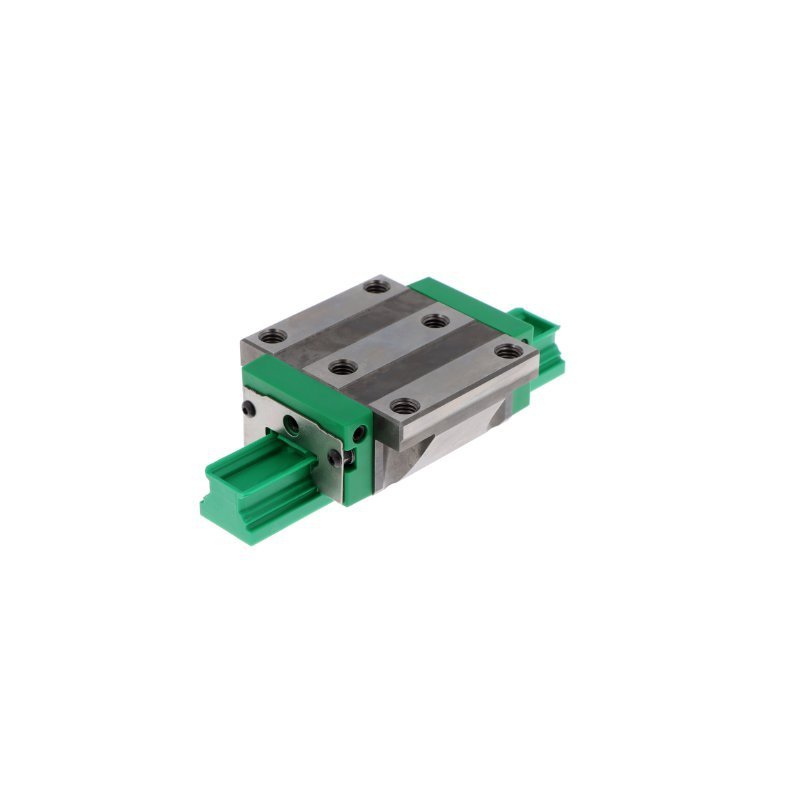

Wózek liniowy
KWVE30 BG3V0INA
- Nośność dynamiczna C
- 27,5 kN
- Nośność statyczna C0
- 55 kN
- Masa
- 1,2 kg
Dostępność 1–2 dni
Cena netto za szt.362,61 zł446,01 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 90 mm
- H
- wysokość całkowita (wózek na szynie)
- 42 mm
- L
- długość całkowita wózka
- 99 mm
- L1
- długość korpusu (bez uszczelnień)
- 72 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 72 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 52 mm
- A1
- od boku szyny do boku wózka
- 31 mm
- b
- szerokość szyny
- 28 mm
- h
- wysokość szyny
- 23,5 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M10 × 12 mm |
|---|---|
| pasująca szyna | TKVD30 · śruby M8 (41 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 27,5 kN |
|---|---|
| Nośność statyczna C0 | 55 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 970 / 700 / 700 Nm |
| Masa | 1,2 kg |
Konfiguracja szyny
Szyna
TKVD30
Wymiary szyny TKVD30
- h
- wysokość szyny
- 23,5 mm
- b
- szerokość szyny
- 28 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKVD30 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR60mm
- Liczba otworów
- 12
- Masa szyny
- 4,3 kg
- Oznaczenie do zamówienia
- TKVD30/1000-60/60
Maks. 5860 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKVD30 w kataloguZamienniki
Łożyska KWVE30 BG3V0 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
