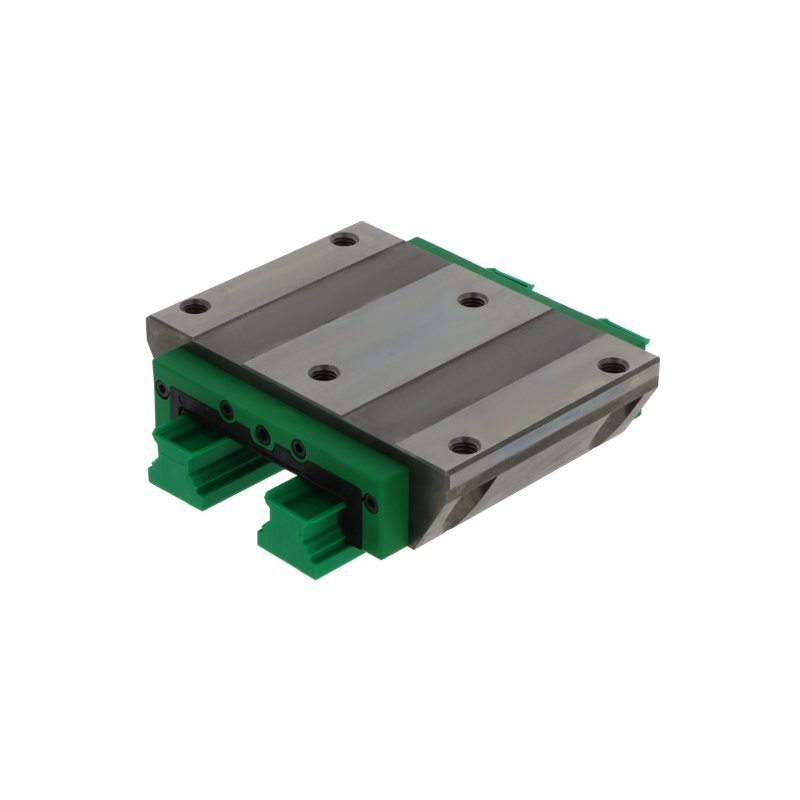

Wózek liniowy
KWVE35 WLG3V1INA
- Nośność dynamiczna C
- 47,5 kN
- Nośność statyczna C0
- 100 kN
- Masa
- 4,11 kg
Dostępność 1–2 dni
Cena netto za szt.586,72 zł721,67 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 162 mm
- H
- wysokość całkowita (wózek na szynie)
- 50 mm
- L
- długość całkowita wózka
- 140,2 mm
- L1
- długość korpusu (bez uszczelnień)
- 109,8 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 144 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 80 mm
- A1
- od boku szyny do boku wózka
- 36 mm
- b
- szerokość szyny
- 90 mm
- h
- wysokość szyny
- 27 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M10 × 13 mm |
|---|---|
| pasująca szyna | TKVD35-W · śruby M8 (41 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 47,5 kN |
|---|---|
| Nośność statyczna C0 | 100 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 5550 / 1890 / 1890 Nm |
| Masa | 4,11 kg |
Konfiguracja szyny
Szyna
TKVD35-W
Wymiary szyny TKVD35-W
- h
- wysokość szyny
- 27 mm
- b
- szerokość szyny
- 90 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKVD35-W docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR60mm
- Liczba otworów
- 12
- Masa szyny
- 17,4 kg
- Oznaczenie do zamówienia
- TKVD35-W/1000-60/60
Maks. 5860 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKVD35-W w kataloguZamienniki
Łożyska KWVE35 WLG3V1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
