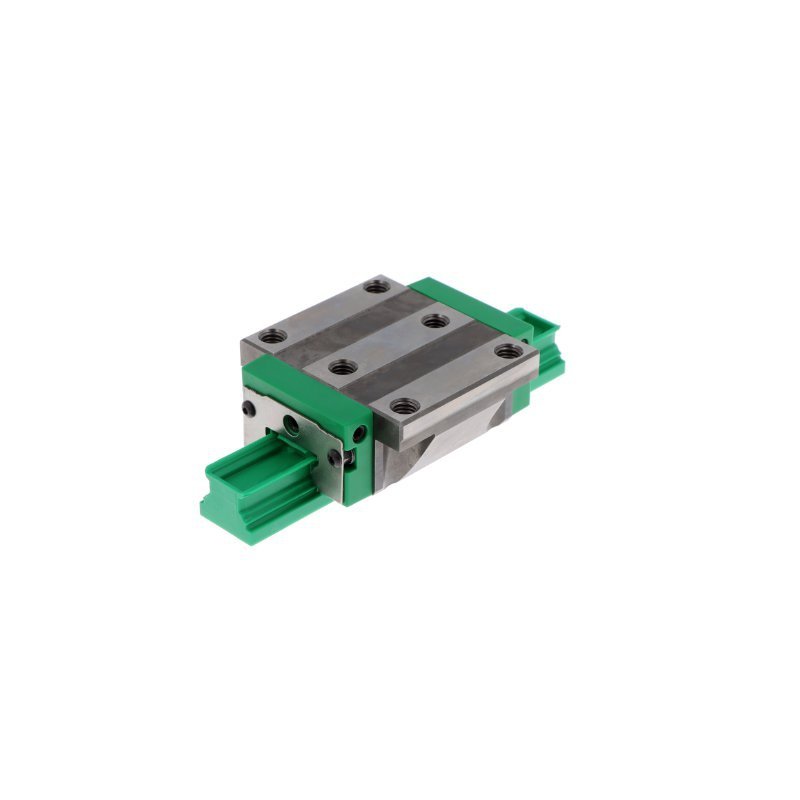

Wózek liniowy
KWVE45 BG4V1INA
- Nośność dynamiczna C
- 69 kN
- Nośność statyczna C0
- 141 kN
- Masa
- 3,3 kg
Dostępność 1–2 dni
Cena netto za szt.499,61 zł614,52 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 120 mm
- H
- wysokość całkowita (wózek na szynie)
- 60 mm
- L
- długość całkowita wózka
- 140,6 mm
- L1
- długość korpusu (bez uszczelnień)
- 102,5 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 100 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 80 mm
- A1
- od boku szyny do boku wózka
- 37,5 mm
- b
- szerokość szyny
- 45 mm
- h
- wysokość szyny
- 34,2 mm
- jL
- podziałka otworów w szynie
- 105 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M12 × 15 mm |
|---|---|
| pasująca szyna | TKVD45 · śruby M12 (140 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 69 kN |
|---|---|
| Nośność statyczna C0 | 141 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 3610 / 2485 / 2485 Nm |
| Masa | 3,3 kg |
Konfiguracja szyny
Szyna
TKVD45
Wymiary szyny TKVD45
- h
- wysokość szyny
- 34,2 mm
- b
- szerokość szyny
- 45 mm
- jL
- podziałka otworów w szynie
- 105 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKVD45 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR80mm
- Liczba otworów
- 9
- Masa szyny
- 9,2 kg
- Oznaczenie do zamówienia
- TKVD45/1000-80/80
Maks. 5835 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKVD45 w kataloguZamienniki
Łożyska KWVE45 BG4V1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
