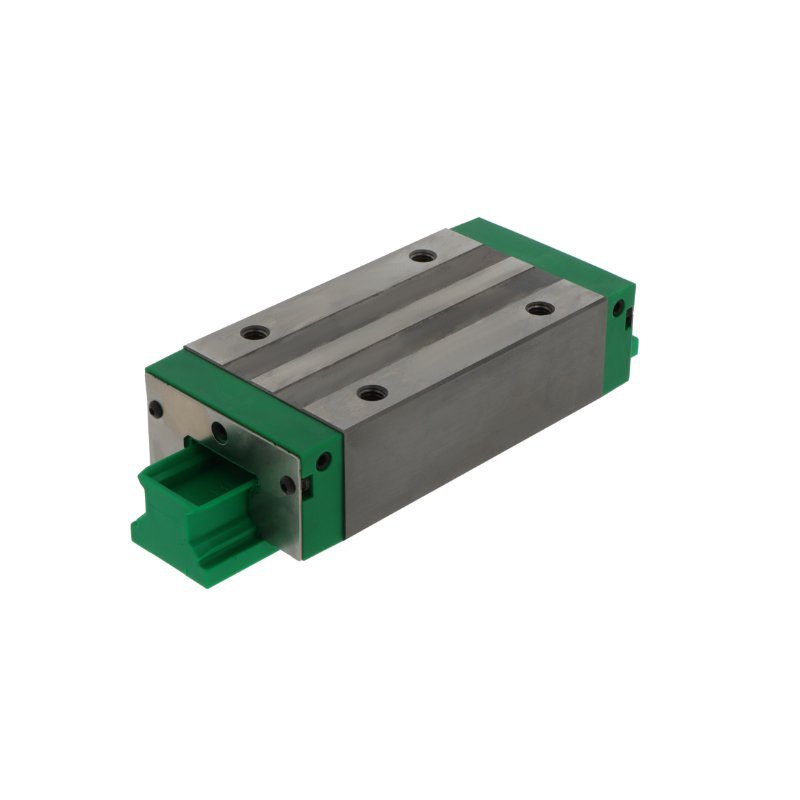

Wózek liniowy
KWVE20 -B-SNL-V1-G3INA
- Nośność dynamiczna C
- 16,2 kN
- Nośność statyczna C0
- 36,5 kN
- Masa
- 0,38 kg
Dostępność 1–2 dni
Cena netto za szt.352,29 zł433,32 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 44 mm
- H
- wysokość całkowita (wózek na szynie)
- 27 mm
- L
- długość całkowita wózka
- 88,9 mm
- L1
- długość korpusu (bez uszczelnień)
- 67,9 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 32 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 50 mm
- A1
- od boku szyny do boku wózka
- 12 mm
- b
- szerokość szyny
- 20 mm
- h
- wysokość szyny
- 17 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M5 × 7,5 mm |
|---|---|
| pasująca szyna | TKVD20 · śruby M5 (10 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 16,2 kN |
|---|---|
| Nośność statyczna C0 | 36,5 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 452 / 430 / 430 Nm |
| Masa | 0,38 kg |
Konfiguracja szyny
Szyna
TKVD20
Wymiary szyny TKVD20
- h
- wysokość szyny
- 17 mm
- b
- szerokość szyny
- 20 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKVD20 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR50mm
- Liczba otworów
- 16
- Masa szyny
- 2,2 kg
- Oznaczenie do zamówienia
- TKVD20/1000-50/50
Maks. 5880 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKVD20 w kataloguZamienniki
Łożyska KWVE20 -B-SNL-V1-G3 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
