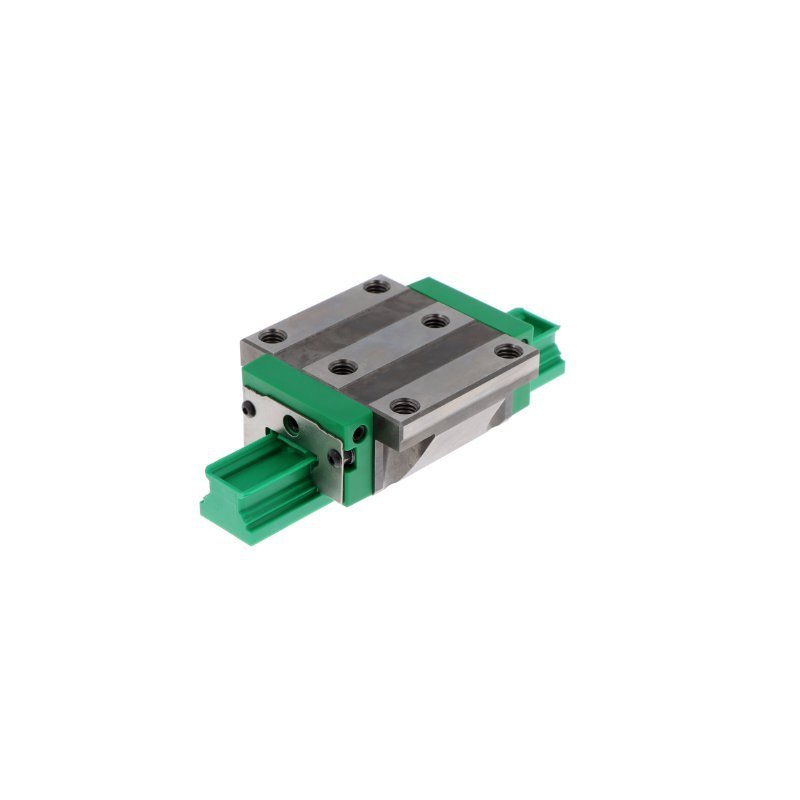

Wózek liniowy
KWVE55 -B-V1-G4INA
- Nośność dynamiczna C
- 104 kN
- Nośność statyczna C0
- 213 kN
- Masa
- 5,5 kg
Dostępność 1–2 dni
Cena netto za szt.1002,51 zł1233,09 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 140 mm
- H
- wysokość całkowita (wózek na szynie)
- 70 mm
- L
- długość całkowita wózka
- 173,6 mm
- L1
- długość korpusu (bez uszczelnień)
- 132 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 116 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 95 mm
- A1
- od boku szyny do boku wózka
- 43,5 mm
- b
- szerokość szyny
- 53 mm
- h
- wysokość szyny
- 41,5 mm
- jL
- podziałka otworów w szynie
- 120 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M14 × 21 mm |
|---|---|
| pasująca szyna | TKVD55-B · śruby M14 (220 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 104 kN |
|---|---|
| Nośność statyczna C0 | 213 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 5600 / 2730 / 2730 Nm |
| Masa | 5,5 kg |
Konfiguracja szyny
Szyna
TKVD55-B
Wymiary szyny TKVD55-B
- h
- wysokość szyny
- 41,5 mm
- b
- szerokość szyny
- 53 mm
- jL
- podziałka otworów w szynie
- 120 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKVD55-B docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR80mm
- Liczba otworów
- 8
- Masa szyny
- 14 kg
- Oznaczenie do zamówienia
- TKVD55-B/1000-80/80
Maks. 5820 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKVD55-B w kataloguZamienniki
Łożyska KWVE55 -B-V1-G4 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
