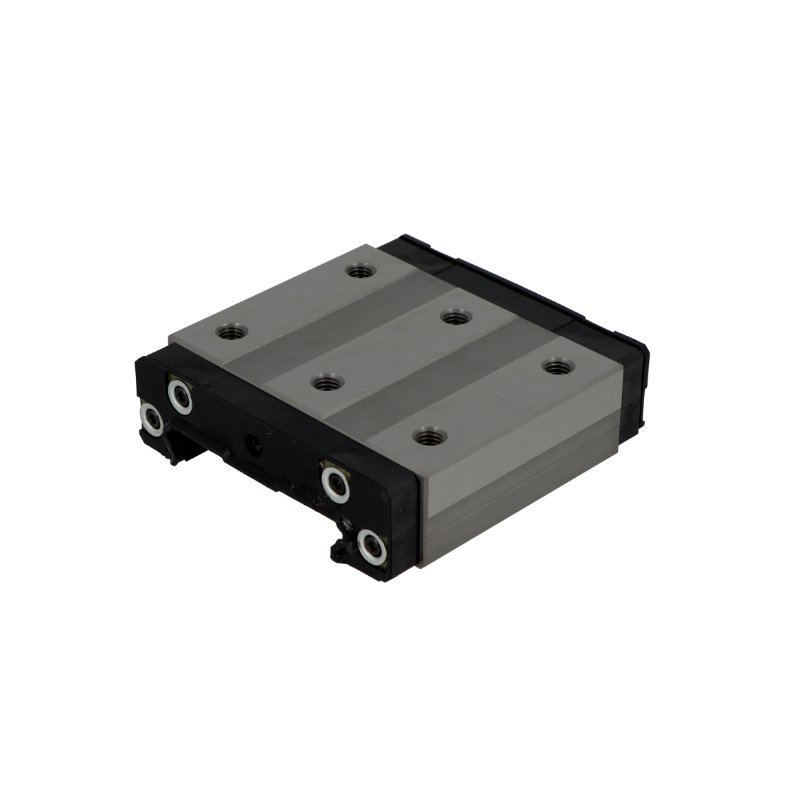

Wózek liniowy
HRW35 CRSSC1THK
- Nośność dynamiczna C
- 27,2 kN
- Nośność statyczna C0
- 45,9 kN
- Masa
- 1,2 kg
Dostępność 1–2 dni
Cena netto za szt.601,08 zł739,33 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 100 mm
- H
- wysokość całkowita (wózek na szynie)
- 35 mm
- L
- długość całkowita wózka
- 106,6 mm
- L1
- długość korpusu (bez uszczelnień)
- 77,6 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 76 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 50 mm
- A1
- od boku szyny do boku wózka
- 15,5 mm
- b
- szerokość szyny
- 69 mm
- h
- wysokość szyny
- 19 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 8 mm |
|---|---|
| pasująca szyna | HRW35 |
Nośność i prędkość
| Nośność dynamiczna C | 27,2 kN |
|---|---|
| Nośność statyczna C0 | 45,9 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 529 / 529 / 1490 Nm |
| Masa | 1,2 kg |
Konfiguracja szyny
Szyna
HRW35
Wymiary szyny HRW35
- h
- wysokość szyny
- 19 mm
- b
- szerokość szyny
- 69 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna HRW35 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 13
- Masa szyny
- 9,9 kg
- Oznaczenie do zamówienia
- HRW35/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny HRW35 w kataloguZamienniki
Łożyska HRW35 CRSSC1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
