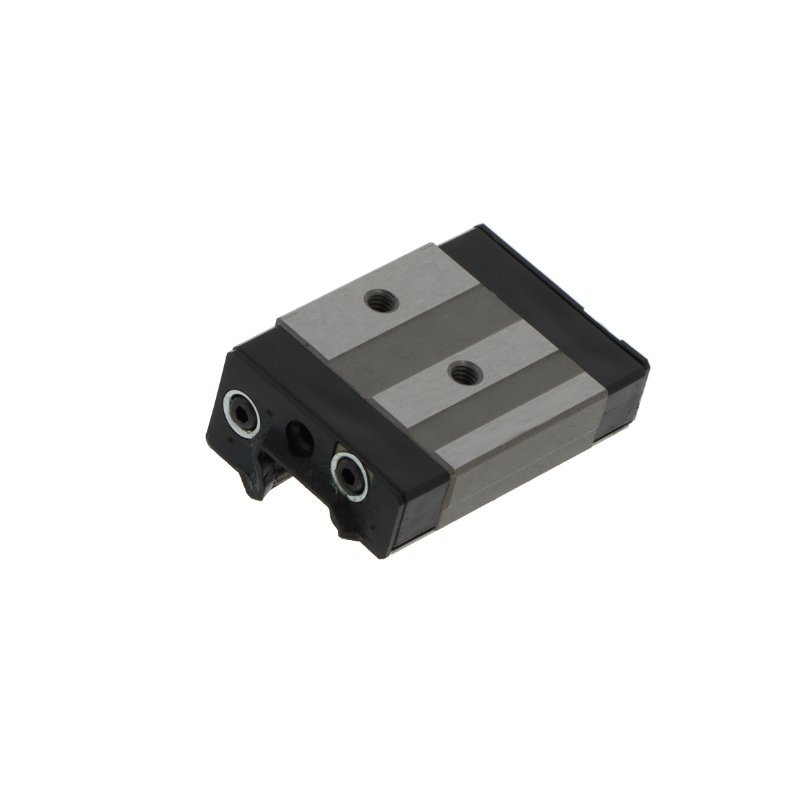

Wózek liniowy
GSR20 VSSTHK
- Nośność dynamiczna C
- 7,01 kN
- Nośność statyczna C0
- 8,82 kN
- Masa
- 0,17 kg
Dostępność 1–2 dni
Cena netto za szt.314,18 zł386,44 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 43 mm
- H
- wysokość całkowita (wózek na szynie)
- 24 mm
- L
- długość całkowita wózka
- 58,1 mm
- L1
- długość korpusu (bez uszczelnień)
- 34,3 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 20 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 11,5 mm
- b
- szerokość szyny
- 20 mm
- h
- wysokość szyny
- 13 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M5 × 8 mm |
|---|---|
| pasująca szyna | GSR20 |
Nośność i prędkość
| Nośność dynamiczna C | 7,01 kN |
|---|---|
| Nośność statyczna C0 | 8,82 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 50 / 43 Nm |
| Masa | 0,17 kg |
Konfiguracja szyny
Szyna
GSR20
Wymiary szyny GSR20
- h
- wysokość szyny
- 13 mm
- b
- szerokość szyny
- 20 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna GSR20 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 1,8 kg
- Oznaczenie do zamówienia
- GSR20/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny GSR20 w kataloguZamienniki
Łożyska GSR20 VSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
