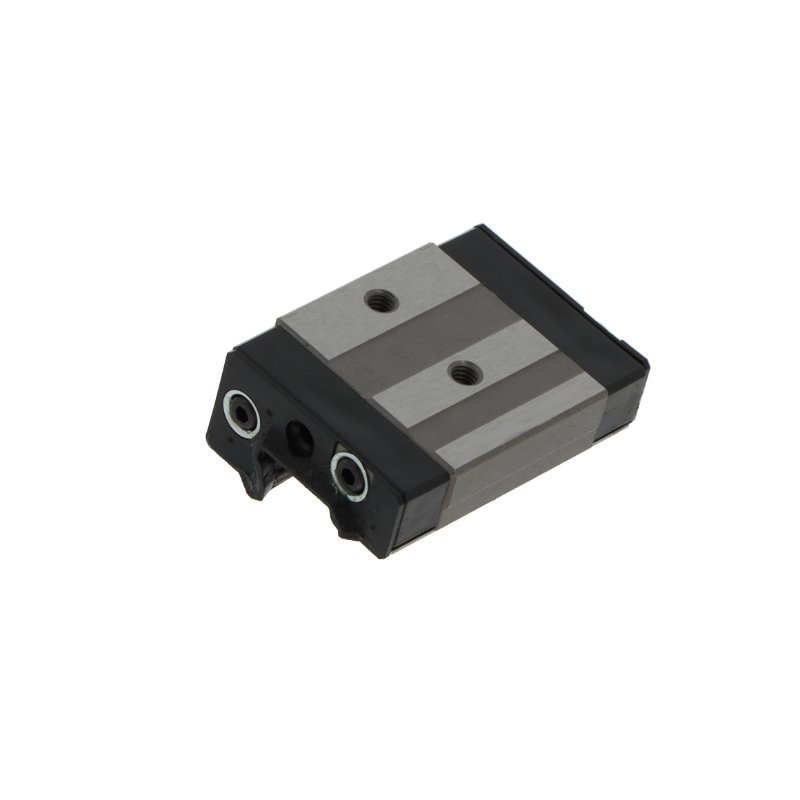

Wózek liniowy
GSR25 VSSTHK
- Nośność dynamiczna C
- 10,29 kN
- Nośność statyczna C0
- 12,65 kN
- Masa
- 0,29 kg
Dostępność 1–2 dni
Cena netto za szt.430,32 zł529,29 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 50 mm
- H
- wysokość całkowita (wózek na szynie)
- 30 mm
- L
- długość całkowita wózka
- 69 mm
- L1
- długość korpusu (bez uszczelnień)
- 41,2 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 23 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 13,5 mm
- b
- szerokość szyny
- 23 mm
- h
- wysokość szyny
- 16,5 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M6 × 10 mm |
|---|---|
| pasująca szyna | GSR25 |
Nośność i prędkość
| Nośność dynamiczna C | 10,29 kN |
|---|---|
| Nośność statyczna C0 | 12,65 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 86 / 74 Nm |
| Masa | 0,29 kg |
Konfiguracja szyny
Szyna
GSR25
Wymiary szyny GSR25
- h
- wysokość szyny
- 16,5 mm
- b
- szerokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna GSR25 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 2,6 kg
- Oznaczenie do zamówienia
- GSR25/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny GSR25 w kataloguZamienniki
Łożyska GSR25 VSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
