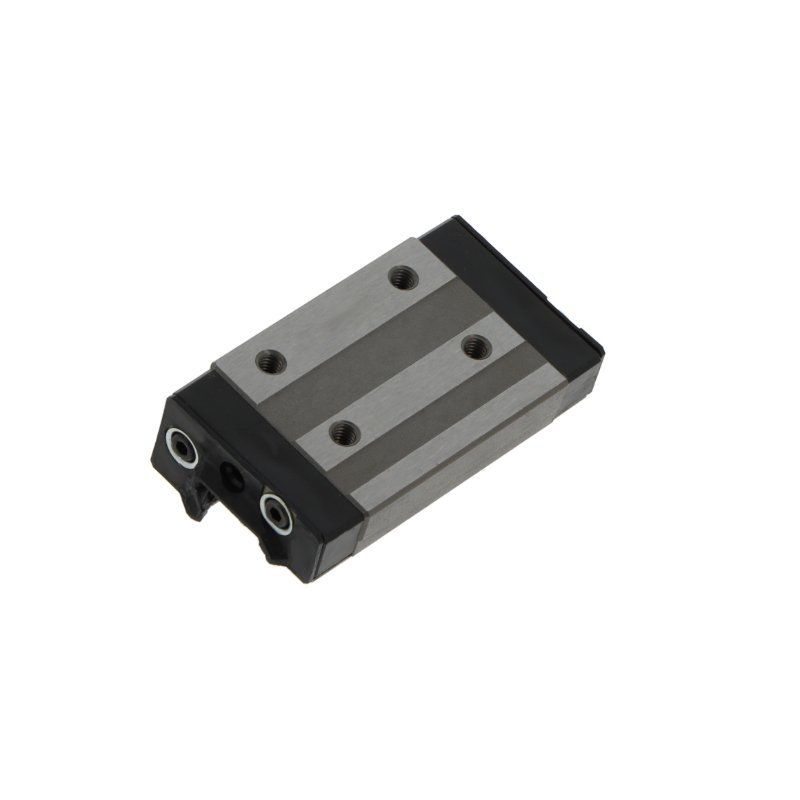

Wózek liniowy
GSR35 TSSTHK
- Nośność dynamiczna C
- 25,1 kN
- Nośność statyczna C0
- 33,8 kN
- Masa
- 1 kg
Dostępność 1–2 dni
Cena netto za szt.662,74 zł815,17 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 68 mm
- H
- wysokość całkowita (wózek na szynie)
- 38 mm
- L
- długość całkowita wózka
- 117 mm
- L1
- długość korpusu (bez uszczelnień)
- 80,3 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 32 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 50 mm
- A1
- od boku szyny do boku wózka
- 17 mm
- b
- szerokość szyny
- 34 mm
- h
- wysokość szyny
- 22 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 15 mm |
|---|---|
| pasująca szyna | GSR35 |
Nośność i prędkość
| Nośność dynamiczna C | 25,1 kN |
|---|---|
| Nośność statyczna C0 | 33,8 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 421 / 362 Nm |
| Masa | 1 kg |
Konfiguracja szyny
Szyna
GSR35
Wymiary szyny GSR35
- h
- wysokość szyny
- 22 mm
- b
- szerokość szyny
- 34 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna GSR35 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 13
- Masa szyny
- 5 kg
- Oznaczenie do zamówienia
- GSR35/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny GSR35 w kataloguZamienniki
Łożyska GSR35 TSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
