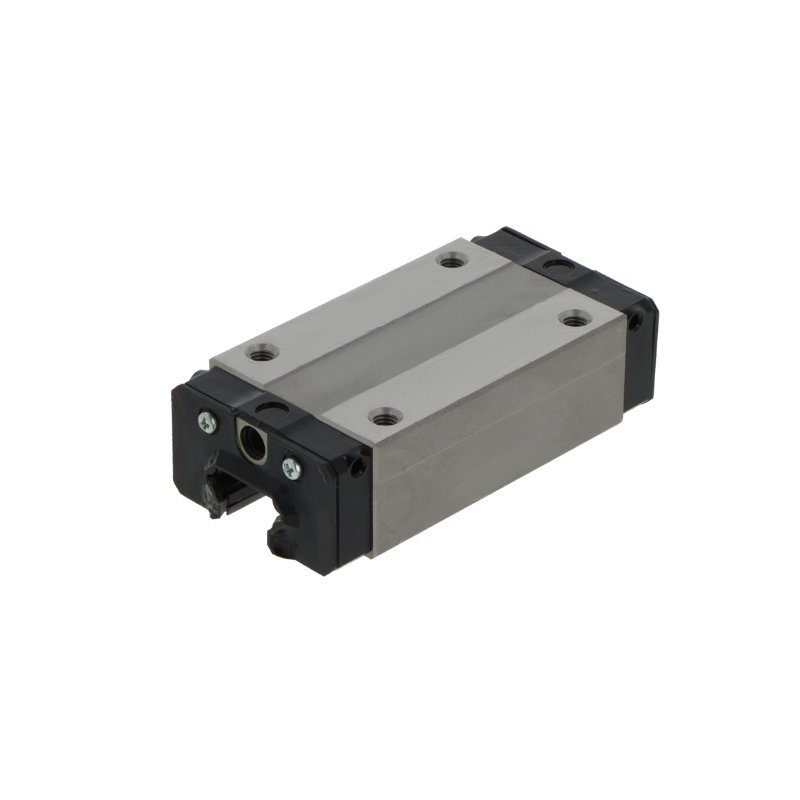

Wózek liniowy
HDR25 LRSSTHK
- Nośność dynamiczna C
- 33,8 kN
- Nośność statyczna C0
- 48,6 kN
- Masa
- 0,74 kg
Dostępność 1–2 dni
Cena netto za szt.359,59 zł442,30 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 48 mm
- H
- wysokość całkowita (wózek na szynie)
- 40 mm
- L
- długość całkowita wózka
- 104,5 mm
- L1
- długość korpusu (bez uszczelnień)
- 76,9 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 35 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 50 mm
- A1
- od boku szyny do boku wózka
- 12,5 mm
- b
- szerokość szyny
- 23 mm
- h
- wysokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M6 × 8 mm |
|---|---|
| pasująca szyna | HDR25 |
Nośność i prędkość
| Nośność dynamiczna C | 33,8 kN |
|---|---|
| Nośność statyczna C0 | 48,6 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 582 / 582 / 707 Nm |
| Masa | 0,74 kg |
Konfiguracja szyny
Szyna
HDR25
Wymiary szyny HDR25
- h
- wysokość szyny
- 23 mm
- b
- szerokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna HDR25 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 3,4 kg
- Oznaczenie do zamówienia
- HDR25/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny HDR25 w kataloguZamienniki
Łożyska HDR25 LRSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
