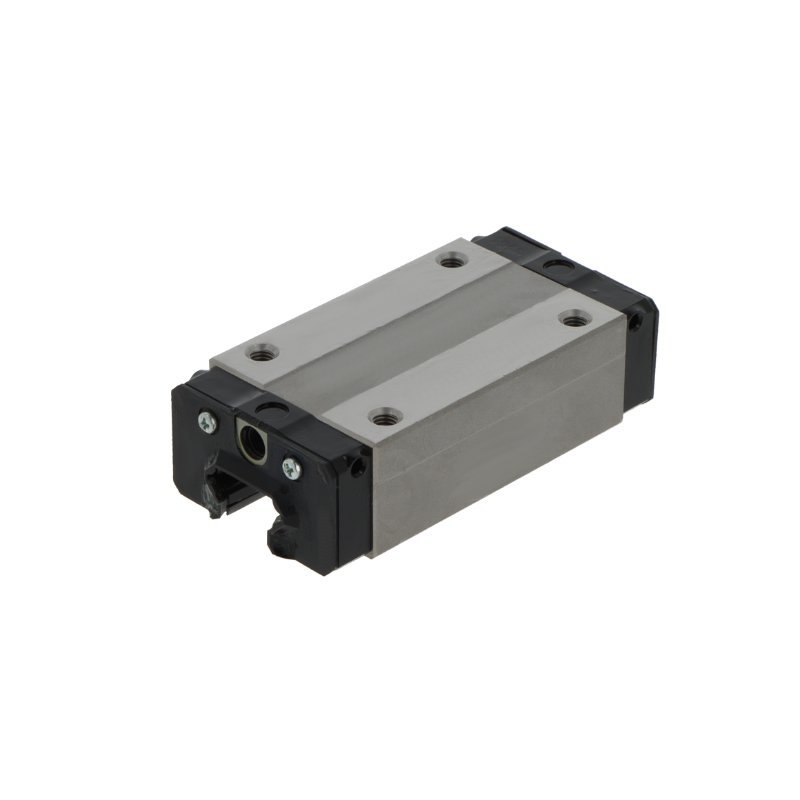

Wózek liniowy
HDR30 LRSSTHK
- Nośność dynamiczna C
- 48,9 kN
- Nośność statyczna C0
- 70,2 kN
- Masa
- 1,37 kg
Dostępność 1–2 dni
Cena netto za szt.425,36 zł523,19 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 60 mm
- H
- wysokość całkowita (wózek na szynie)
- 45 mm
- L
- długość całkowita wózka
- 124,1 mm
- L1
- długość korpusu (bez uszczelnień)
- 92,5 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 40 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 60 mm
- A1
- od boku szyny do boku wózka
- 16 mm
- b
- szerokość szyny
- 28 mm
- h
- wysokość szyny
- 26 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 10 mm |
|---|---|
| pasująca szyna | HDR30 |
Nośność i prędkość
| Nośność dynamiczna C | 48,9 kN |
|---|---|
| Nośność statyczna C0 | 70,2 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 1040 / 1040 / 1250 Nm |
| Masa | 1,37 kg |
Konfiguracja szyny
Szyna
HDR30
Wymiary szyny HDR30
- h
- wysokość szyny
- 26 mm
- b
- szerokość szyny
- 28 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna HDR30 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 13
- Masa szyny
- 4,8 kg
- Oznaczenie do zamówienia
- HDR30/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny HDR30 w kataloguZamienniki
Łożyska HDR30 LRSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
