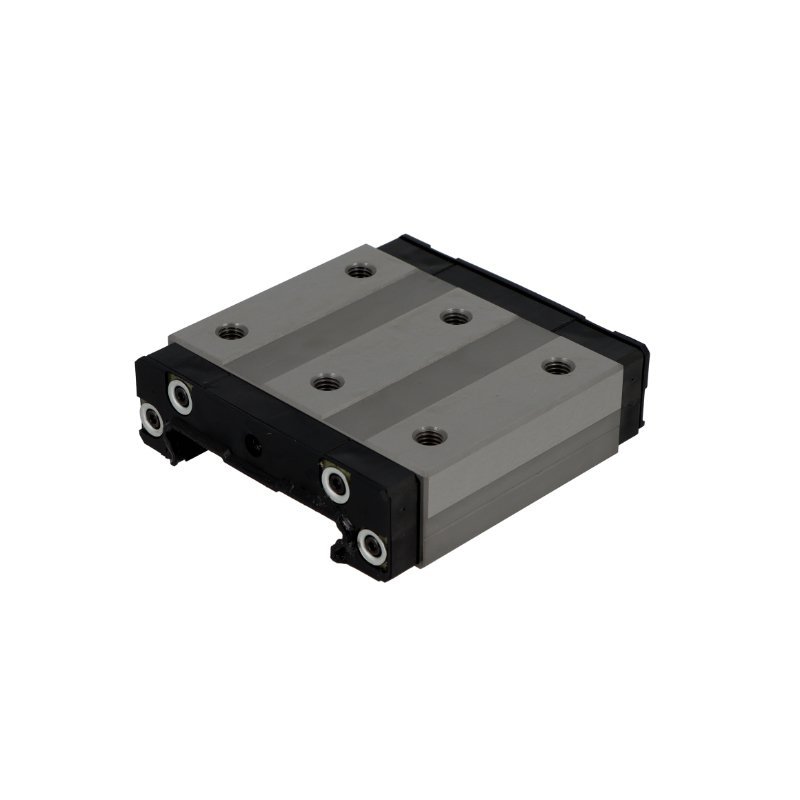

Wózek liniowy
HRW27 CRSSTHK
- Nośność dynamiczna C
- 11,5 kN
- Nośność statyczna C0
- 20,4 kN
- Masa
- 0,37 kg
Dostępność 1–2 dni
Cena netto za szt.514,94 zł633,38 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 62 mm
- H
- wysokość całkowita (wózek na szynie)
- 27 mm
- L
- długość całkowita wózka
- 72,8 mm
- L1
- długość korpusu (bez uszczelnień)
- 51,8 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 46 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 32 mm
- A1
- od boku szyny do boku wózka
- 10 mm
- b
- szerokość szyny
- 42 mm
- h
- wysokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M6 × 6 mm |
|---|---|
| pasująca szyna | HRW27 |
Nośność i prędkość
| Nośność dynamiczna C | 11,5 kN |
|---|---|
| Nośność statyczna C0 | 20,4 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 156 / 156 / 398 Nm |
| Masa | 0,37 kg |
Konfiguracja szyny
Szyna
HRW27
Wymiary szyny HRW27
- h
- wysokość szyny
- 15 mm
- b
- szerokość szyny
- 42 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna HRW27 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 4,3 kg
- Oznaczenie do zamówienia
- HRW27/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny HRW27 w kataloguZamienniki
Łożyska HRW27 CRSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
