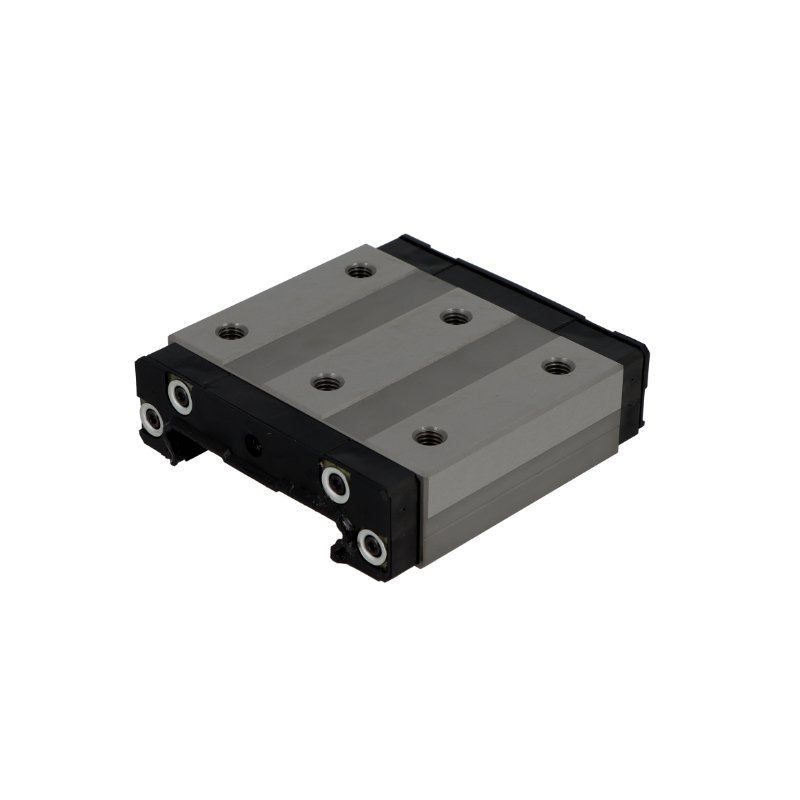

Wózek liniowy
HSV15 LRSSTHK
- Nośność dynamiczna C
- 14,2 kN
- Nośność statyczna C0
- 22,9 kN
- Masa
- 0,26 kg
Dostępność 1–2 dni
Cena netto za szt.170,63 zł209,87 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 34 mm
- H
- wysokość całkowita (wózek na szynie)
- 28 mm
- L
- długość całkowita wózka
- 74,6 mm
- L1
- długość korpusu (bez uszczelnień)
- 56,8 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 26 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 34 mm
- A1
- od boku szyny do boku wózka
- 9,5 mm
- b
- szerokość szyny
- 15 mm
- h
- wysokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M4 × 5 mm |
|---|---|
| pasująca szyna | HSV15 |
Nośność i prędkość
| Nośność dynamiczna C | 14,2 kN |
|---|---|
| Nośność statyczna C0 | 22,9 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 194 / 194 / 145 Nm |
| Masa | 0,26 kg |
Konfiguracja szyny
Szyna
HSV15
Wymiary szyny HSV15
- h
- wysokość szyny
- 15 mm
- b
- szerokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna HSV15 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 1,5 kg
- Oznaczenie do zamówienia
- HSV15/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny HSV15 w kataloguZamienniki
Łożyska HSV15 LRSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
