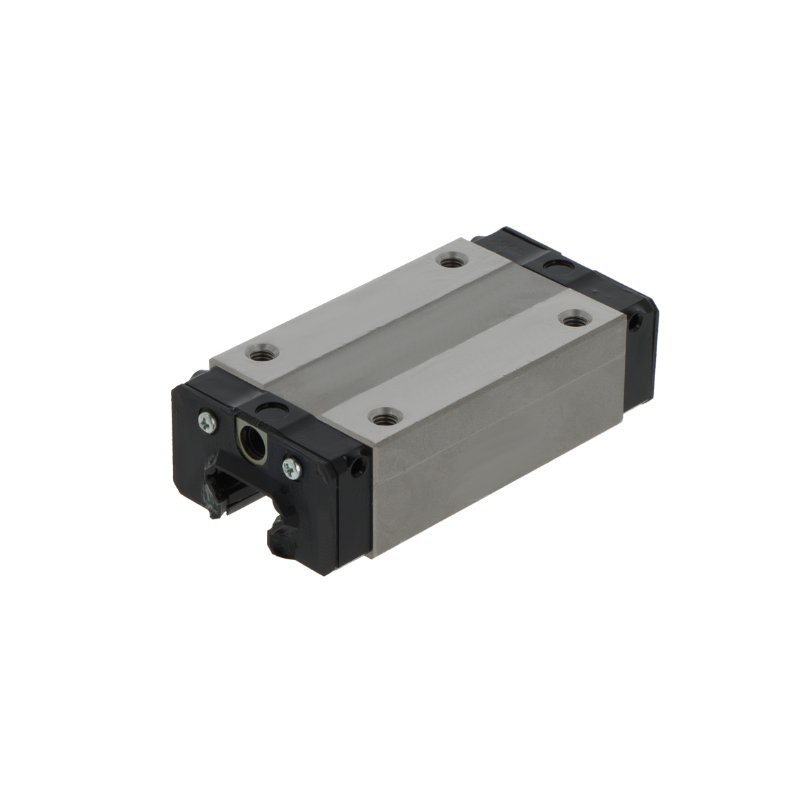

Wózek liniowy
SHS55 LVSSC1THK
- Nośność dynamiczna C
- 161 kN
- Nośność statyczna C0
- 259 kN
- Masa
- 5,23 kg
Dostępność 1–2 dni
Cena netto za szt.1471,17 zł1809,54 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 100 mm
- H
- wysokość całkowita (wózek na szynie)
- 70 mm
- L
- długość całkowita wózka
- 213 mm
- L1
- długość korpusu (bez uszczelnień)
- 173 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 75 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 95 mm
- A1
- od boku szyny do boku wózka
- 23,5 mm
- b
- szerokość szyny
- 53 mm
- h
- wysokość szyny
- 38 mm
- jL
- podziałka otworów w szynie
- 120 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M12 × 15 mm |
|---|---|
| pasująca szyna | SHS55 |
Nośność i prędkość
| Nośność dynamiczna C | 161 kN |
|---|---|
| Nośność statyczna C0 | 259 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 6680 / 6680 / 6440 Nm |
| Masa | 5,23 kg |
Konfiguracja szyny
Szyna
SHS55
Wymiary szyny SHS55
- h
- wysokość szyny
- 38 mm
- b
- szerokość szyny
- 53 mm
- jL
- podziałka otworów w szynie
- 120 mm
Dobierz długość i rozmieszczenie otworów
Szyna SHS55 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR80mm
- Liczba otworów
- 8
- Masa szyny
- 14,5 kg
- Oznaczenie do zamówienia
- SHS55/1000-80/80
Maks. 3060 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SHS55 w kataloguZamienniki
Łożyska SHS55 LVSSC1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
