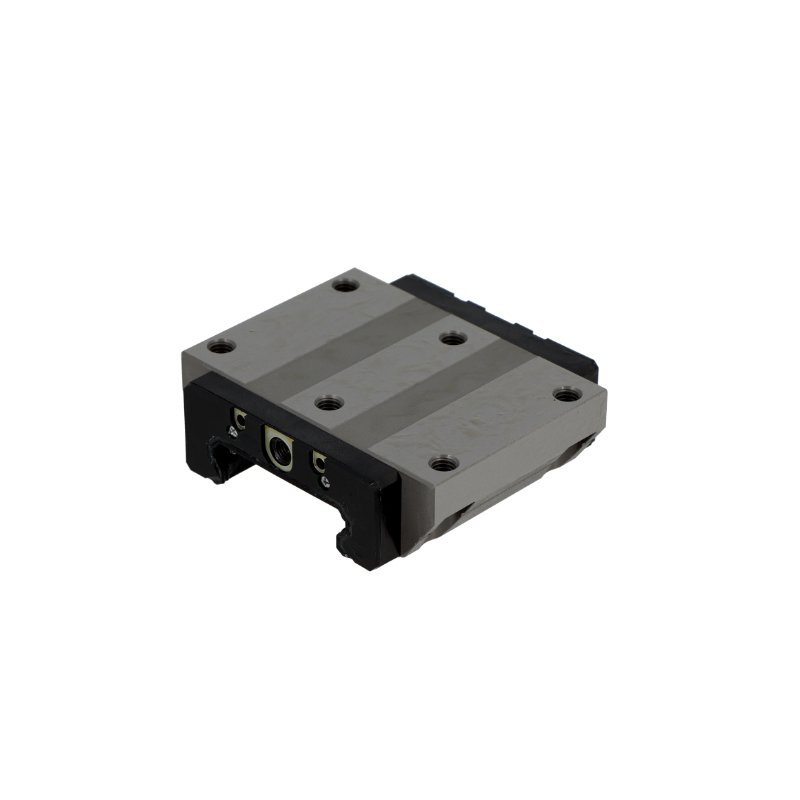

Wózek liniowy
SHW21 CANSSC1THK
- Nośność dynamiczna C
- 8,24 kN
- Nośność statyczna C0
- 12,8 kN
- Masa
- 0,24 kg
Dostępność 1–2 dni
Cena netto za szt.537,95 zł661,68 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 68 mm
- H
- wysokość całkowita (wózek na szynie)
- 21 mm
- L
- długość całkowita wózka
- 59 mm
- L1
- długość korpusu (bez uszczelnień)
- 43,6 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 60 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 29 mm
- A1
- od boku szyny do boku wózka
- 15,5 mm
- b
- szerokość szyny
- 37 mm
- h
- wysokość szyny
- 11 mm
- jL
- podziałka otworów w szynie
- 50 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M5 |
|---|---|
| pasująca szyna | SHW21 |
Nośność i prędkość
| Nośność dynamiczna C | 8,24 kN |
|---|---|
| Nośność statyczna C0 | 12,8 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 81 / 81 / 229 Nm |
| Masa | 0,24 kg |
Konfiguracja szyny
Szyna
SHW21
Wymiary szyny SHW21
- h
- wysokość szyny
- 11 mm
- b
- szerokość szyny
- 37 mm
- jL
- podziałka otworów w szynie
- 50 mm
Dobierz długość i rozmieszczenie otworów
Szyna SHW21 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR25mm
- Liczba otworów
- 20
- Masa szyny
- 2,9 kg
- Oznaczenie do zamówienia
- SHW21/1000-25/25
Maks. 1900 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SHW21 w kataloguZamienniki
Łożyska SHW21 CANSSC1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
