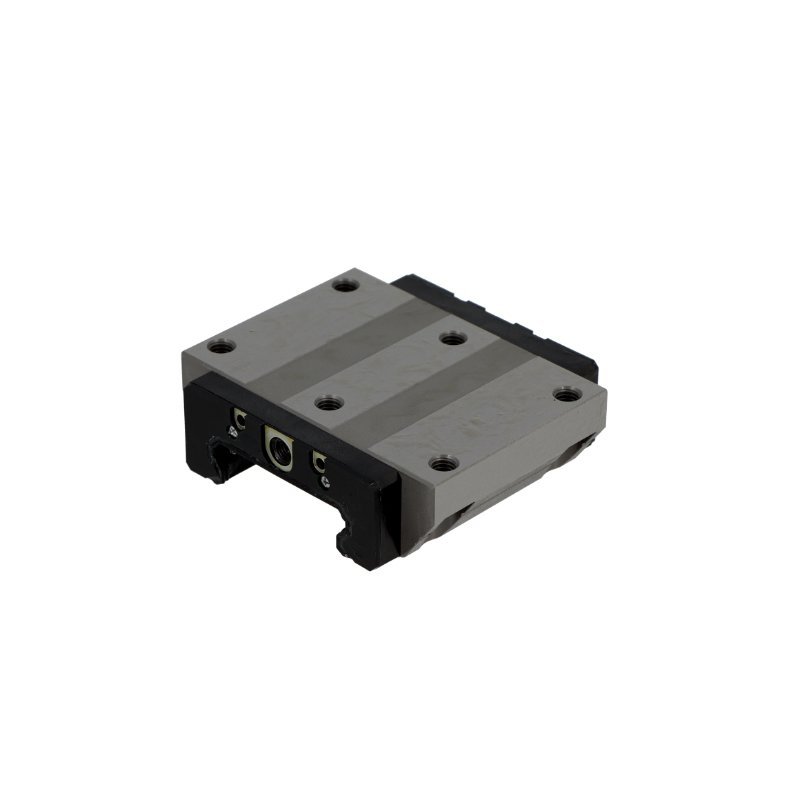

Wózek liniowy
SHW27 CANSSC1THK
- Nośność dynamiczna C
- 16 kN
- Nośność statyczna C0
- 22,7 kN
- Masa
- 0,47 kg
Dostępność 1–2 dni
Cena netto za szt.623,86 zł767,35 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 80 mm
- H
- wysokość całkowita (wózek na szynie)
- 27 mm
- L
- długość całkowita wózka
- 72,8 mm
- L1
- długość korpusu (bez uszczelnień)
- 56,6 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 70 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 40 mm
- A1
- od boku szyny do boku wózka
- 19 mm
- b
- szerokość szyny
- 42 mm
- h
- wysokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M6 |
|---|---|
| pasująca szyna | SHW27 |
Nośność i prędkość
| Nośność dynamiczna C | 16 kN |
|---|---|
| Nośność statyczna C0 | 22,7 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 187 / 187 / 455 Nm |
| Masa | 0,47 kg |
Konfiguracja szyny
Szyna
SHW27
Wymiary szyny SHW27
- h
- wysokość szyny
- 15 mm
- b
- szerokość szyny
- 42 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna SHW27 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 4,5 kg
- Oznaczenie do zamówienia
- SHW27/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SHW27 w kataloguZamienniki
Łożyska SHW27 CANSSC1 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
