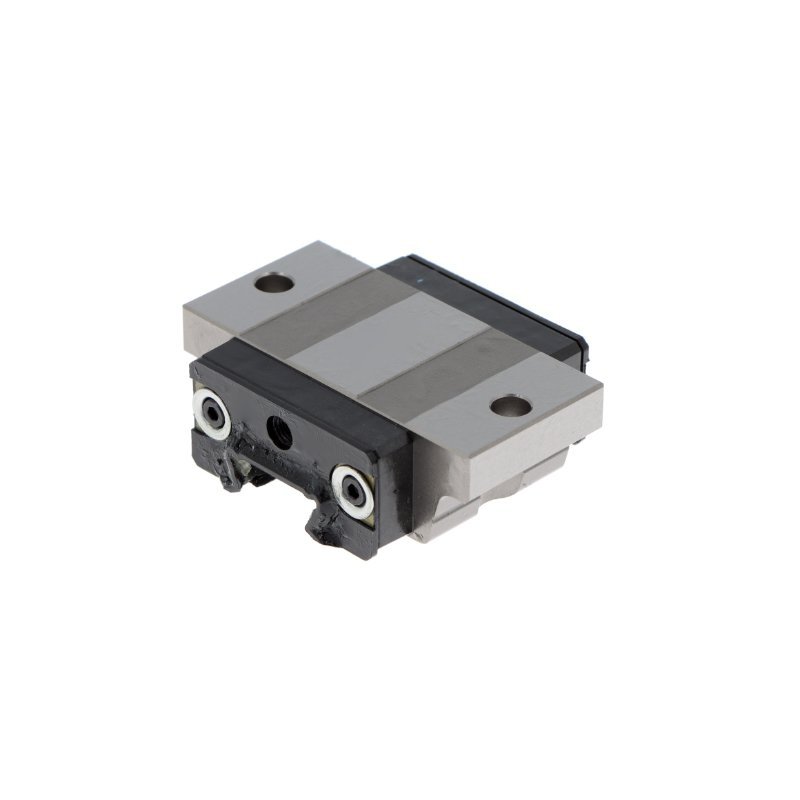

Wózek liniowy
SR30 SBSSTHK
- Nośność dynamiczna C
- 17,2 kN
- Nośność statyczna C0
- 32,5 kN
- Masa
- 0,8 kg
Dostępność 1–2 dni
Cena netto za szt.282,42 zł347,38 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 90 mm
- H
- wysokość całkowita (wózek na szynie)
- 42 mm
- L
- długość całkowita wózka
- 67,9 mm
- L1
- długość korpusu (bez uszczelnień)
- 40,4 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 72 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 31 mm
- b
- szerokość szyny
- 28 mm
- h
- wysokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| pasująca szyna | SR30 |
|---|
Nośność i prędkość
| Nośność dynamiczna C | 17,2 kN |
|---|---|
| Nośność statyczna C0 | 32,5 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 163 / 102 / 352 Nm |
| Masa | 0,8 kg |
Konfiguracja szyny
Szyna
SR30
Wymiary szyny SR30
- h
- wysokość szyny
- 23 mm
- b
- szerokość szyny
- 28 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna SR30 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 13
- Masa szyny
- 4,3 kg
- Oznaczenie do zamówienia
- SR30/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SR30 w kataloguZamienniki
Łożyska SR30 SBSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
