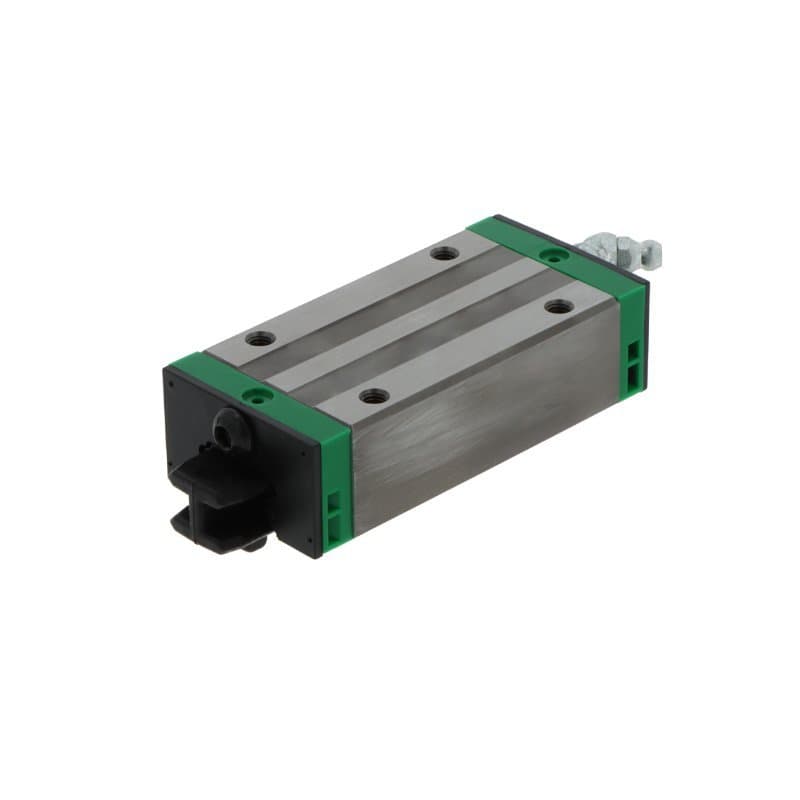

Dostępność 1–2 dni
Cena netto za szt.494,47 zł608,20 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 48 mm
- H
- wysokość całkowita (wózek na szynie)
- 40 mm
- L
- długość całkowita wózka
- 104,3 mm
- L1
- długość korpusu (bez uszczelnień)
- 83,4 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 35 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 35 mm
- A1
- od boku szyny do boku wózka
- 12,5 mm
- b
- szerokość szyny
- 23 mm
- h
- wysokość szyny
- 21,7 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M6 × 10 mm |
|---|---|
| pasująca szyna | TKSD25 · śruby M6 (17 Nm) |
Nośność i prędkość
| Nośność dynamiczna C | 47 kN |
|---|---|
| Nośność statyczna C0 | 112 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 1160 / 930 / 830 Nm |
Konfiguracja szyny
Szyna
TKSD25
Wymiary szyny TKSD25
- h
- wysokość szyny
- 21,7 mm
- b
- szerokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna TKSD25 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR50mm
- Liczba otworów
- 16
- Masa szyny
- 3,1 kg
- Oznaczenie do zamówienia
- TKSD25/1000-50/50
Maks. 5880 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny TKSD25 w kataloguZamienniki i inne wykonania
Zamienniki 1:1 (0)
Ten sam symbol u innych producentów – porównaj cenę i termin.
Brak zamiennika 1:1 w katalogu. Zapytaj – sprawdzimy u dostawców.
Kategoria: Wózki liniowe (prowadnice)Producent: Wszystkie produkty INA
