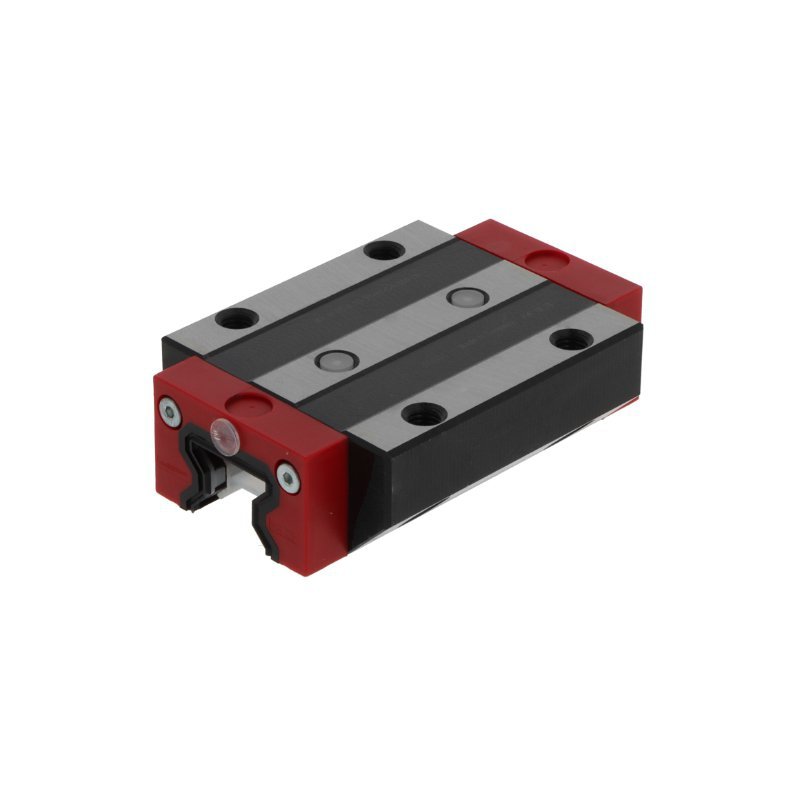

Wózek liniowy
MRW25 BG1V3SCHNEEBERGER
- Nośność dynamiczna C
- 39,1 kN
- Nośność statyczna C0
- 70,3 kN
- Masa
- 0,9 kg
Dostępność 1–2 dni
Cena netto za szt.625,80 zł769,73 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 70 mm
- H
- wysokość całkowita (wózek na szynie)
- 36 mm
- L
- długość całkowita wózka
- 110 mm
- L1
- długość korpusu (bez uszczelnień)
- 79,4 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 57 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 45 mm
- A1
- od boku szyny do boku wózka
- 23,5 mm
- b
- szerokość szyny
- 23 mm
- h
- wysokość szyny
- 24,5 mm
- jL
- podziałka otworów w szynie
- 30 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 9 mm |
|---|---|
| pasująca szyna | MR S 25 · śruby M6 |
Nośność i prędkość
| Nośność dynamiczna C | 39,1 kN |
|---|---|
| Nośność statyczna C0 | 70,3 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 1035 / 936 / 936 Nm |
| Masa | 0,9 kg |
Konfiguracja szyny
Szyna
MR S 25
Wymiary szyny MR S 25
- h
- wysokość szyny
- 24,5 mm
- b
- szerokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 30 mm
Dobierz długość i rozmieszczenie otworów
Szyna MR S 25 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 33
- Masa szyny
- 3,4 kg
- Oznaczenie do zamówienia
- MR S 25/1000-20/20
Maks. 6000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny MR S 25 w kataloguZamienniki
Łożyska MRW25 BG1V3 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
