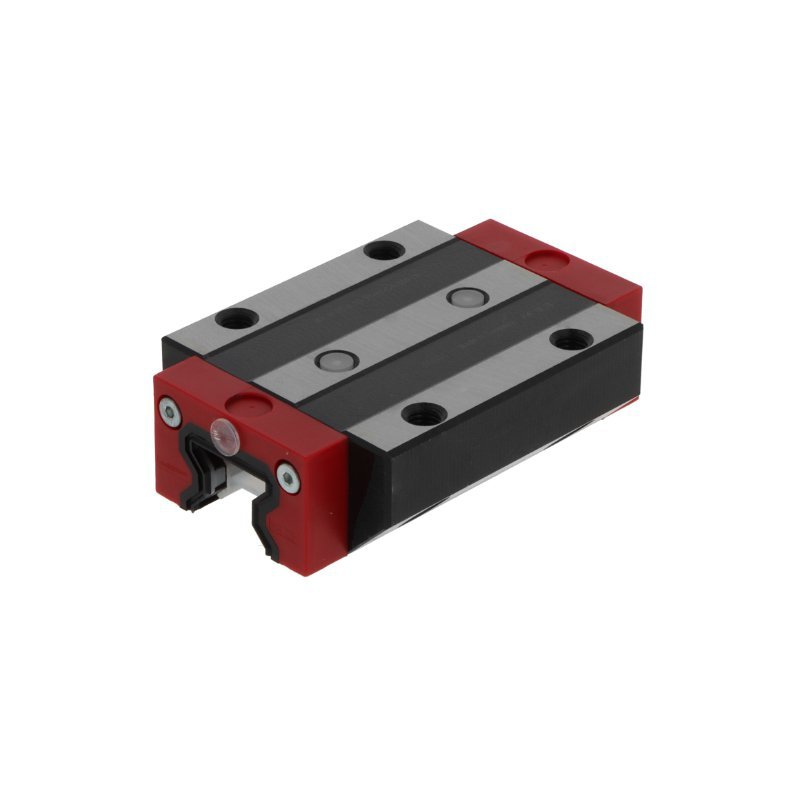

Wózek liniowy
MRW30 BG1V3SCHNEEBERGER
- Nośność dynamiczna C
- 48,9 kN
- Nośność statyczna C0
- 98,5 kN
- Masa
- 1,5 kg
Dostępność 1–2 dni
Cena netto za szt.683,43 zł840,62 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 90 mm
- H
- wysokość całkowita (wózek na szynie)
- 42 mm
- L
- długość całkowita wózka
- 129 mm
- L1
- długość korpusu (bez uszczelnień)
- 91 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 72 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 52 mm
- A1
- od boku szyny do boku wózka
- 31 mm
- b
- szerokość szyny
- 28 mm
- h
- wysokość szyny
- 28 mm
- jL
- podziałka otworów w szynie
- 40 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M10 × 9 mm |
|---|---|
| pasująca szyna | MR S 30 · śruby M8 |
Nośność i prędkość
| Nośność dynamiczna C | 48,9 kN |
|---|---|
| Nośność statyczna C0 | 98,5 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 1751 / 1614 / 1614 Nm |
| Masa | 1,5 kg |
Konfiguracja szyny
Szyna
MR S 30
Wymiary szyny MR S 30
- h
- wysokość szyny
- 28 mm
- b
- szerokość szyny
- 28 mm
- jL
- podziałka otworów w szynie
- 40 mm
Dobierz długość i rozmieszczenie otworów
Szyna MR S 30 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 25
- Masa szyny
- 4,6 kg
- Oznaczenie do zamówienia
- MR S 30/1000-20/20
Maks. 6000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny MR S 30 w kataloguZamienniki
Łożyska MRW30 BG1V3 tych samych wymiarów u innych producentów. Porównaj cenę i termin.
