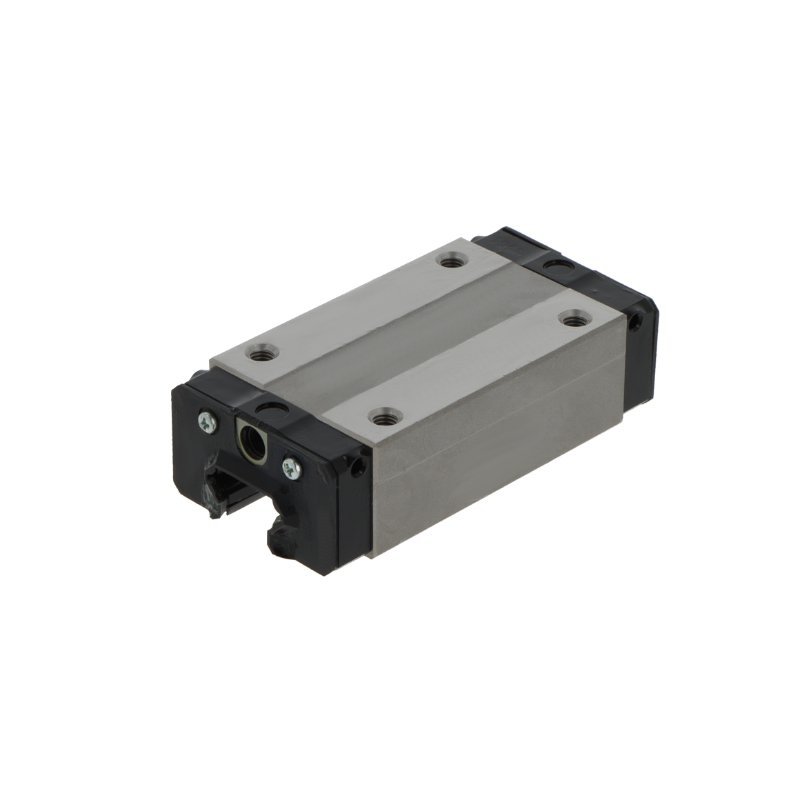

Wózek liniowy
SHS20 LVSSTHK
- Nośność dynamiczna C
- 28,1 kN
- Nośność statyczna C0
- 50,3 kN
- Masa
- 0,46 kg
Dostępność 1–2 dni
Cena netto za szt.400,36 zł492,44 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 44 mm
- H
- wysokość całkowita (wózek na szynie)
- 30 mm
- L
- długość całkowita wózka
- 98 mm
- L1
- długość korpusu (bez uszczelnień)
- 78 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 32 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 50 mm
- A1
- od boku szyny do boku wózka
- 12 mm
- b
- szerokość szyny
- 20 mm
- h
- wysokość szyny
- 16,5 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M5 × 5 mm |
|---|---|
| pasująca szyna | SHS20 |
Nośność i prędkość
| Nośność dynamiczna C | 28,1 kN |
|---|---|
| Nośność statyczna C0 | 50,3 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 568 / 568 / 473 Nm |
| Masa | 0,46 kg |
Konfiguracja szyny
Szyna
SHS20
Wymiary szyny SHS20
- h
- wysokość szyny
- 16,5 mm
- b
- szerokość szyny
- 20 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna SHS20 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 2,3 kg
- Oznaczenie do zamówienia
- SHS20/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SHS20 w kataloguZamienniki
Łożyska SHS20 LVSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
