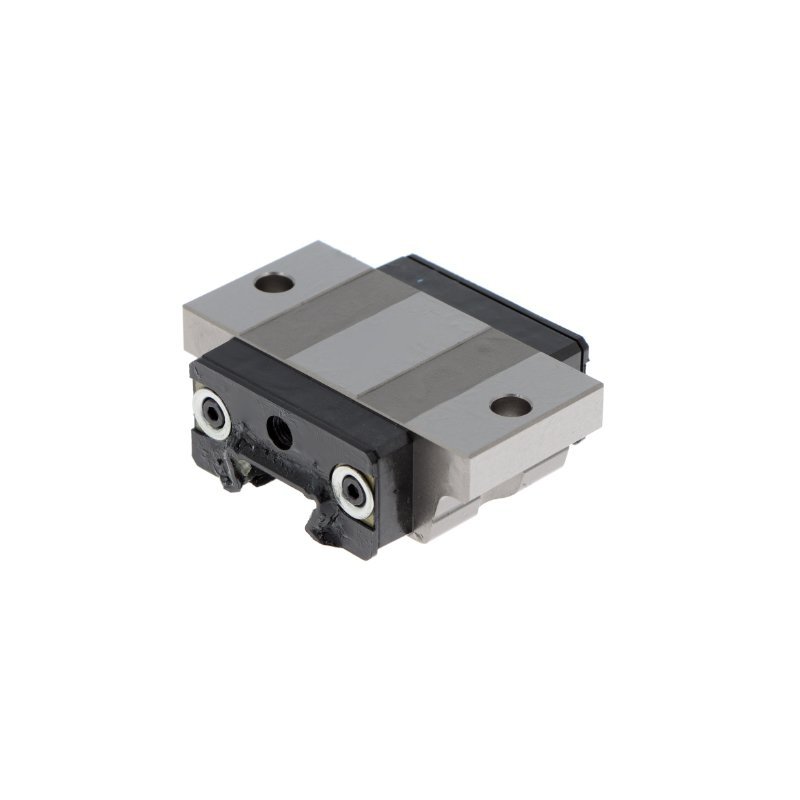

Wózek liniowy
SR15 SBSSTHK
- Nośność dynamiczna C
- 5,39 kN
- Nośność statyczna C0
- 11,1 kN
- Masa
- 0,15 kg
Dostępność 1–2 dni
Cena netto za szt.238,79 zł293,71 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 52 mm
- H
- wysokość całkowita (wózek na szynie)
- 24 mm
- L
- długość całkowita wózka
- 40,4 mm
- L1
- długość korpusu (bez uszczelnień)
- 22,9 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 41 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 18,5 mm
- b
- szerokość szyny
- 15 mm
- h
- wysokość szyny
- 12,5 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| pasująca szyna | SR15 |
|---|
Nośność i prędkość
| Nośność dynamiczna C | 5,39 kN |
|---|---|
| Nośność statyczna C0 | 11,1 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 33 / 20 / 65 Nm |
| Masa | 0,15 kg |
Konfiguracja szyny
Szyna
SR15
Wymiary szyny SR15
- h
- wysokość szyny
- 12,5 mm
- b
- szerokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna SR15 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 1,2 kg
- Oznaczenie do zamówienia
- SR15/1000-20/20
Maks. 2500 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SR15 w kataloguZamienniki
Łożyska SR15 SBSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
