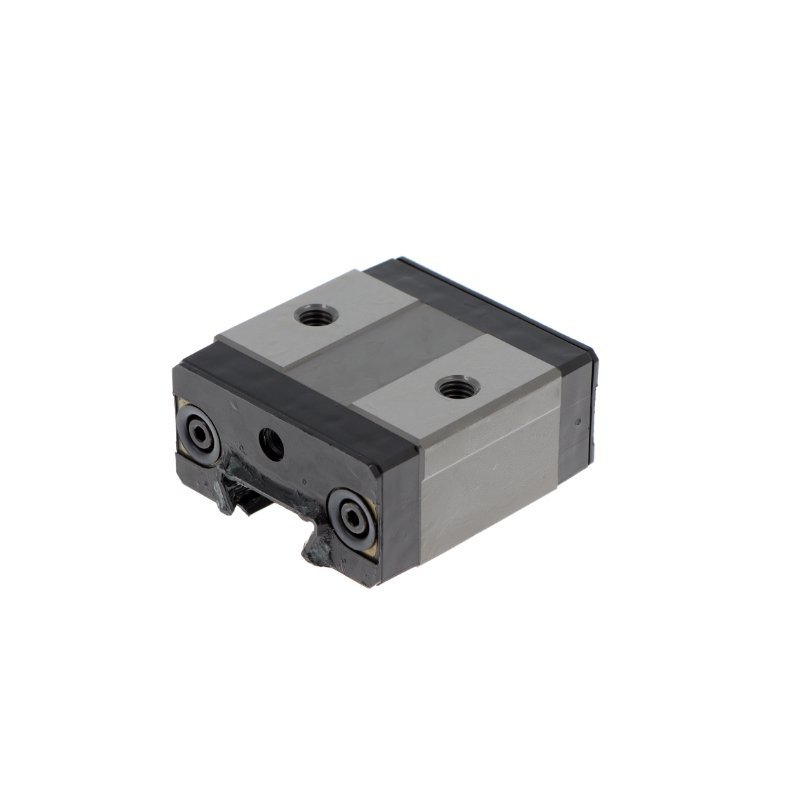

Wózek liniowy
SR35 VSSTHK
- Nośność dynamiczna C
- 23,8 kN
- Nośność statyczna C0
- 44,1 kN
- Masa
- 0,8 kg
Dostępność 1–2 dni
Cena netto za szt.309,37 zł380,53 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 70 mm
- H
- wysokość całkowita (wózek na szynie)
- 48 mm
- L
- długość całkowita wózka
- 77,6 mm
- L1
- długość korpusu (bez uszczelnień)
- 45,7 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 50 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 18 mm
- b
- szerokość szyny
- 34 mm
- h
- wysokość szyny
- 27,5 mm
- jL
- podziałka otworów w szynie
- 80 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M8 × 12 mm |
|---|---|
| pasująca szyna | SR35 |
Nośność i prędkość
| Nośność dynamiczna C | 23,8 kN |
|---|---|
| Nośność statyczna C0 | 44,1 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 259 / 161 / 576 Nm |
| Masa | 0,8 kg |
Konfiguracja szyny
Szyna
SR35
Wymiary szyny SR35
- h
- wysokość szyny
- 27,5 mm
- b
- szerokość szyny
- 34 mm
- jL
- podziałka otworów w szynie
- 80 mm
Dobierz długość i rozmieszczenie otworów
Szyna SR35 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 13
- Masa szyny
- 6,4 kg
- Oznaczenie do zamówienia
- SR35/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SR35 w kataloguZamienniki
Łożyska SR35 VSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
