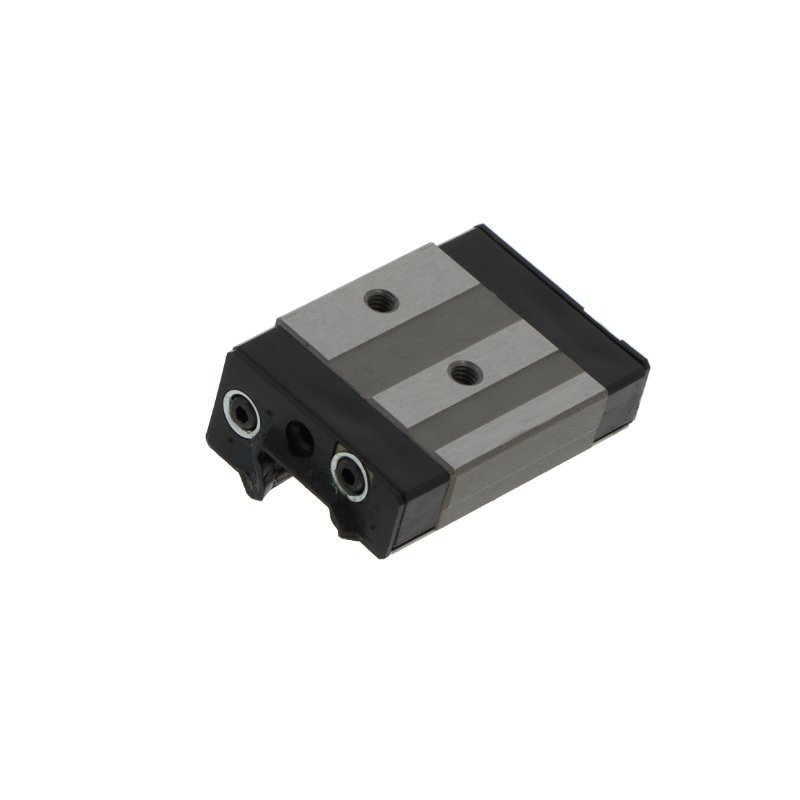

Wózek liniowy
GSR15 VSSTHK
- Nośność dynamiczna C
- 4,31 kN
- Nośność statyczna C0
- 5,59 kN
- Masa
- 0,08 kg
Dostępność 1–2 dni
Cena netto za szt.369,25 zł454,18 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 32 mm
- H
- wysokość całkowita (wózek na szynie)
- 20 mm
- L
- długość całkowita wózka
- 47,1 mm
- L1
- długość korpusu (bez uszczelnień)
- 27,5 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 15 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 8,5 mm
- b
- szerokość szyny
- 15 mm
- h
- wysokość szyny
- 11,5 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M4 × 7 mm |
|---|---|
| pasująca szyna | GSR15 |
Nośność i prędkość
| Nośność dynamiczna C | 4,31 kN |
|---|---|
| Nośność statyczna C0 | 5,59 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 25 / 22 Nm |
| Masa | 0,08 kg |
Konfiguracja szyny
Szyna
GSR15
Wymiary szyny GSR15
- h
- wysokość szyny
- 11,5 mm
- b
- szerokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna GSR15 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 1,2 kg
- Oznaczenie do zamówienia
- GSR15/1000-20/20
Maks. 2000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny GSR15 w kataloguZamienniki
Łożyska GSR15 VSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
