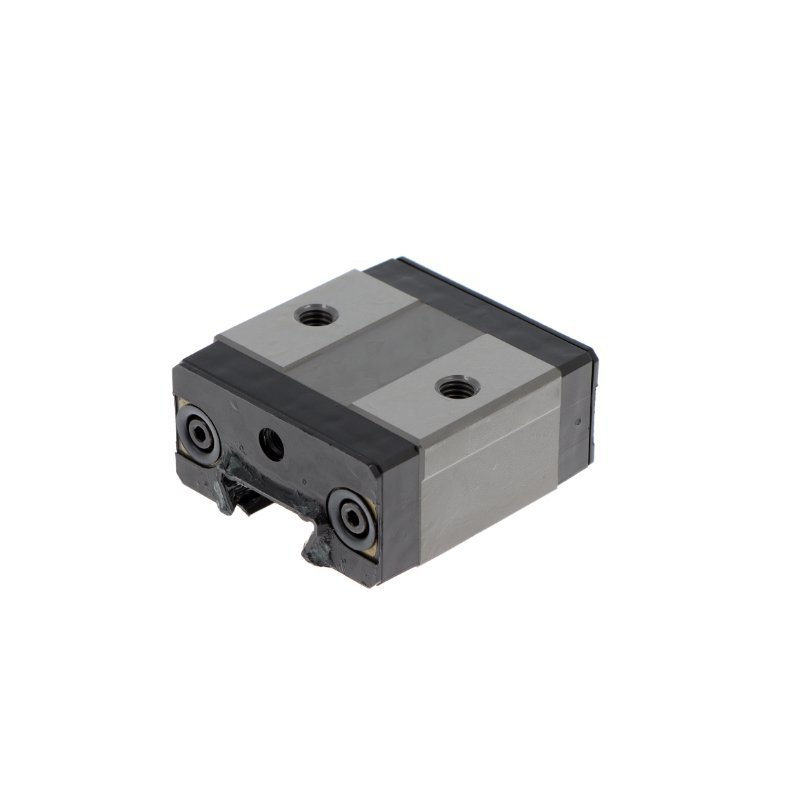

Wózek liniowy
SSR15 XVQZSSTHK
- Nośność dynamiczna C
- 9,1 kN
- Nośność statyczna C0
- 9,7 kN
- Masa
- 0,08 kg
Dostępność 1–2 dni
Cena netto za szt.368,88 zł453,72 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 34 mm
- H
- wysokość całkowita (wózek na szynie)
- 24 mm
- L
- długość całkowita wózka
- 40,3 mm
- L1
- długość korpusu (bez uszczelnień)
- 23,3 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 26 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 9,5 mm
- b
- szerokość szyny
- 15 mm
- h
- wysokość szyny
- 12,5 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| gwint montażowy wózka (G₂ × T₅) | M4 × 7 mm |
|---|---|
| pasująca szyna | SSR15 |
Nośność i prędkość
| Nośność dynamiczna C | 9,1 kN |
|---|---|
| Nośność statyczna C0 | 9,7 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 30 / 19 / 56 Nm |
| Masa | 0,08 kg |
Konfiguracja szyny
Szyna
SSR15
Wymiary szyny SSR15
- h
- wysokość szyny
- 12,5 mm
- b
- szerokość szyny
- 15 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna SSR15 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 1,2 kg
- Oznaczenie do zamówienia
- SSR15/1000-20/20
Maks. 2500 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SSR15 w kataloguZamienniki
Łożyska SSR15 XVQZSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
