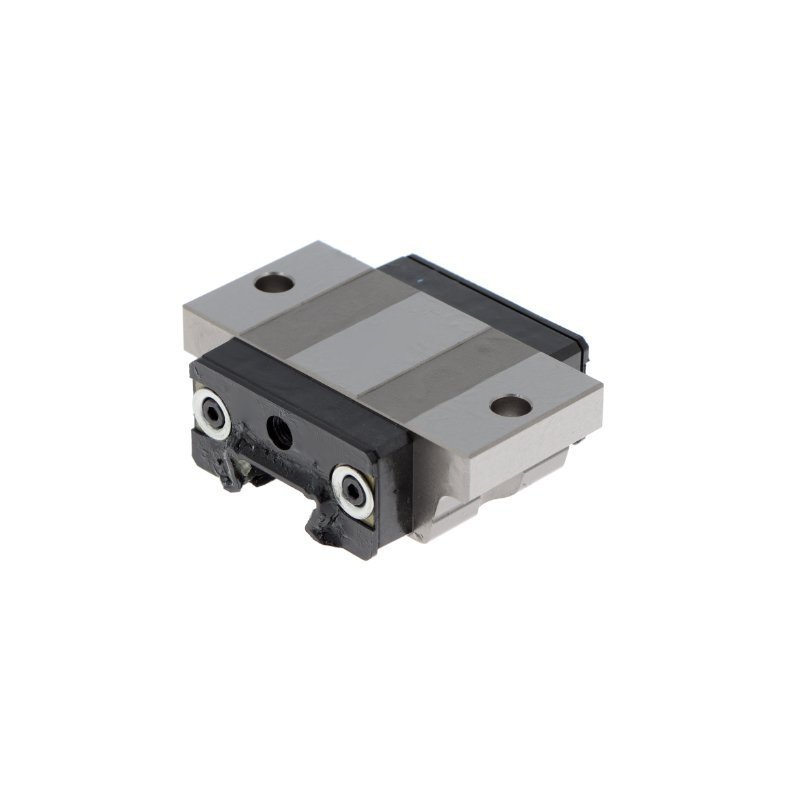

Wózek liniowy
SR20 SBSSTHK
- Nośność dynamiczna C
- 7,16 kN
- Nośność statyczna C0
- 14,4 kN
- Masa
- 0,3 kg
Dostępność 1–2 dni
Cena netto za szt.236,25 zł290,59 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 59 mm
- H
- wysokość całkowita (wózek na szynie)
- 28 mm
- L
- długość całkowita wózka
- 47,3 mm
- L1
- długość korpusu (bez uszczelnień)
- 27,8 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 49 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 19,5 mm
- b
- szerokość szyny
- 20 mm
- h
- wysokość szyny
- 15,5 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| pasująca szyna | SR20 |
|---|
Nośność i prędkość
| Nośność dynamiczna C | 7,16 kN |
|---|---|
| Nośność statyczna C0 | 14,4 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 53 / 33 / 110 Nm |
| Masa | 0,3 kg |
Konfiguracja szyny
Szyna
SR20
Wymiary szyny SR20
- h
- wysokość szyny
- 15,5 mm
- b
- szerokość szyny
- 20 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna SR20 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 2,1 kg
- Oznaczenie do zamówienia
- SR20/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SR20 w kataloguZamienniki
Łożyska SR20 SBSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
