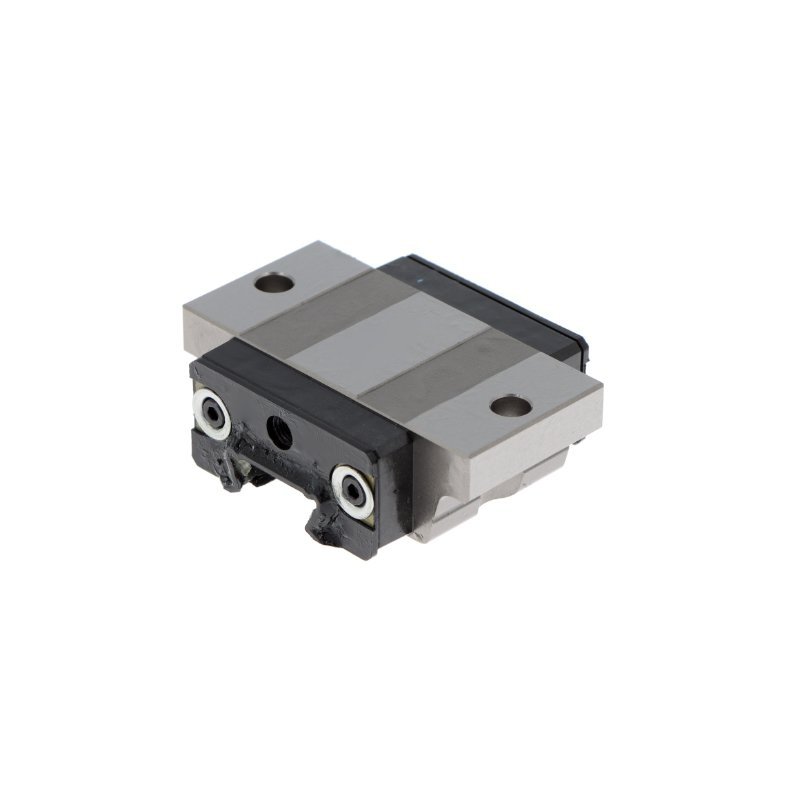

Wózek liniowy
SR25 SBSSTHK
- Nośność dynamiczna C
- 11,7 kN
- Nośność statyczna C0
- 22,5 kN
- Masa
- 0,4 kg
Dostępność 1–2 dni
Cena netto za szt.253,85 zł312,24 zł brutto
Ilośćszt.
Wymiary
- B
- szerokość wózka
- 73 mm
- H
- wysokość całkowita (wózek na szynie)
- 33 mm
- L
- długość całkowita wózka
- 59,2 mm
- L1
- długość korpusu (bez uszczelnień)
- 35,2 mm
- JB
- rozstaw otworów montażowych — poprzecznie
- 60 mm
- JL
- rozstaw otworów narożnych — wzdłuż
- 0 mm
- A1
- od boku szyny do boku wózka
- 25 mm
- b
- szerokość szyny
- 23 mm
- h
- wysokość szyny
- 18 mm
- jL
- podziałka otworów w szynie
- 60 mm
Konstrukcja
| pasująca szyna | SR25 |
|---|
Nośność i prędkość
| Nośność dynamiczna C | 11,7 kN |
|---|---|
| Nośność statyczna C0 | 22,5 kN |
| momenty statyczne M₀ₓ / M₀ᵧ / M₀z | 103 / 64 / 201 Nm |
| Masa | 0,4 kg |
Konfiguracja szyny
Szyna
SR25
Wymiary szyny SR25
- h
- wysokość szyny
- 18 mm
- b
- szerokość szyny
- 23 mm
- jL
- podziałka otworów w szynie
- 60 mm
Dobierz długość i rozmieszczenie otworów
Szyna SR25 docinana na długość. Podaj długość całkowitą i rozmieszczenie otworów — resztę wymiarów wyliczymy.
Od prawego czoła do osi otworu aR20mm
- Liczba otworów
- 17
- Masa szyny
- 2,7 kg
- Oznaczenie do zamówienia
- SR25/1000-20/20
Maks. 3000 mm z jednego kawałka — dłuższe składamy z odcinków.
Zobacz szyny SR25 w kataloguZamienniki
Łożyska SR25 SBSS tych samych wymiarów u innych producentów. Porównaj cenę i termin.
